当7200GS设置为PID节能控制模式（Sn-13=10）时，它具有自动节能功能（AES-Auto Energy Saving），该功能在应用于风力，水力和其他节能领域时会使用此功能。扭矩特性。它可以根据负载，不同负载自动调节输出电压，以小化电机负载电流，达到节电效果，从而比普通的V/F控制节省更多的能量。

（1）节能运行相关参数

表2-19-89是用于设置节能运行模式的相关参数。要更改下表中的参数，必须将参数Sn-03设置为1010。 Sn -03设置为0000）。

表2-19-89与节能运行有关的参数

功能参数

编号

名称和描述LCD屏幕显示

（中文版）

小设置

固定单位

设置范围出厂

设置

访问权限GPSLPIDPG操作模式

选择类型5

Sn-08-0--:节能功能无效。

-1--:节能功能有效。

Sn-08=0000

使用AI/DI卡节省能源

——00001123节能

电压

限制

Cn-45节能电压上限（60Hz）Cn-45=120％

高速节能电压上限

1％0?120％120％××12 Cn-46节能电压上限（6Hz）Cn-46=16％

节能电压下限

1％0?25％16％××12 Cn-47节能电压下限（60Hz）Cn-47=50％

高速节能电压下限

1％0?100％50％××12Cn-48节能电压下限（6Hz）Cn-48=12％

节能电压下限

1％0?25％12％××12节能

调整

功能

Cn-49节能调节电压限制Cn-49=00％

节能调节电压限制

1％0?20％0％××12Cn-50节能调整控制周期Cn-50=01.0s

节能调整周期

0.1s0.1至10.0s1.0s××12

连续表

功能参数

编号

名称和描述LCD屏幕显示

（中文版）

小设置

固定单位

设置范围出厂

设置

访问权限GPSLPIDPG节能

调整

功能

Cn-51节能调谐电压增量

（当输出电压为100％时）

Cn-51=00.5％

节能调整增益1

0.1％0.1％?

10.0％

0.5％××12Cn-52节能调谐电压增量

（当输出电压为5％时）

Cn-52=00.2％

节能调整增益2

0.1％0.1％?

10.0％

0.2％××12-未使用Cn-53 Cn-53=0.000

保留

没有使用——-××××Cn-54 Cn-54=0.000

保留

没有使用——-××××Cn-55 Cn-55=0.000

保留

没有使用——-××××Cn-56 Cn-56=0.000

保留

———××××Cn-57未使用的Cn-57=0.000

保留

———××××节能

系数

Cn-58节能增益系数K2Cn-58=115.74①

节能系数

0.010.00?655.35115.74①××○×Cn-59节能增益系数降低率

（输出频率为6Hz时）

Cn-59=100％

降低节能率

1％50％?100％100％××○×Cn-60电机容量选择Cn-60=29

440V 25HP

—00?FF29××○×节能

功率测试

出①

On-15功率检测开关范围On-15=10％

功率检测开关范围

1％0?100％10％××○×On-16功率检测时间常数On-16=020

功率检测时间常数

1

（7ms）

1到25520

（140ms）

××○×

①当参数Sn-03=1010时，可以监视和设置On-××参数。为避免发生事故，请务必在更改On参数后将Sn-03设置为0000。

1.节能电压限制（Cn-45?48）

当启用节能操作功能来设置输出电压的上限和下限（Sn-08=×1××）时，如果时间超过上限或下限，则输出电压基于上限或下限设置。设置上限是为了防止电动机在低频时过励，而下限是为了防止在轻负载下失速。如图2-19-55所示，节能电压极限值设置为6Hz和60Hz，6Hz和60Hz之间的电压极限值是线性关系，电压极限值是额定电压。

2.节能调整功能（Cn-49?52）

在节能运行期间，变频器会根据负载大小自动计算出输出电压值。但是，如果负载电动机温度升高或使用非TECO电动机，则可能无法实现。通过更改电机参数获得大值您可以通过设置输出电压值和节能调整功能参数（Cn-49?Cn-52）稍微改变电压来控制操作状态。

（1）稳压极限（Cn-49）

用于设置整定运行中的电压极限范围，电动机的额定电压为100％，设置范围为0-20％，如果设置为0，则禁用整定功能。

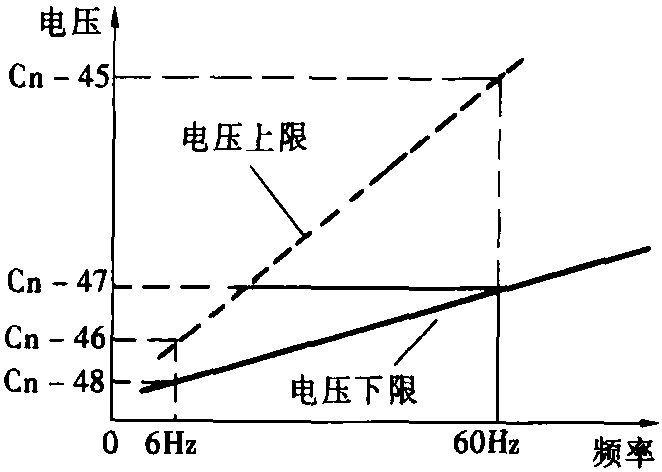

图2-19-55节能电压极限图

图2-19-56调整电压限制

（2）调整控制周期（Cn-50）

如果在调谐操作期间设置了控制周期，则设置范围为0.1?10s，设置值越小，响应时间越快，但可能会出现波动。

（3）增加调谐电压（Cn-51?52）

设置调谐操作期间控制周期的电压波动范围。设置值基于100％级别的电机额定电压。如果设定值较大，则输出电压波动会增加，因此速度波动也会增加。电压波动范围由参数Cn-51?52确定，中间电压值是线性的。用于调整的电压增量如图2-19-57所示。

3.节能增益系数K2（Cn-58）

当启用节能运行功能时，可以通过适当设置节能增益系数K2（Cn-58）来输出优化电动机运行效率的电压。 Cn-58的设定值为0时，节能功能无效。 Cn-58的设定值取决于电机容量（Cn-60的设定值）。使用TECO标准电动机时，无需更改Cn-58的设置值，并且在离开现场时也无需将其设置为状态。 Cn-58的设定值越大，变频器的输出电压越大。

4.节能系数降低率（Cn-59）

在额定转矩范围内，可以适当降低Cn-59的设定值，以防止由于电动机在低频下的过励磁而导致OL跳闸。节能因数（Cn-59）的降低率是线性关系，其降低率设置为6Hz，15Hz时为100％，Cn-59低于15Hz。节能系数的降低率如图2-19-58所示。

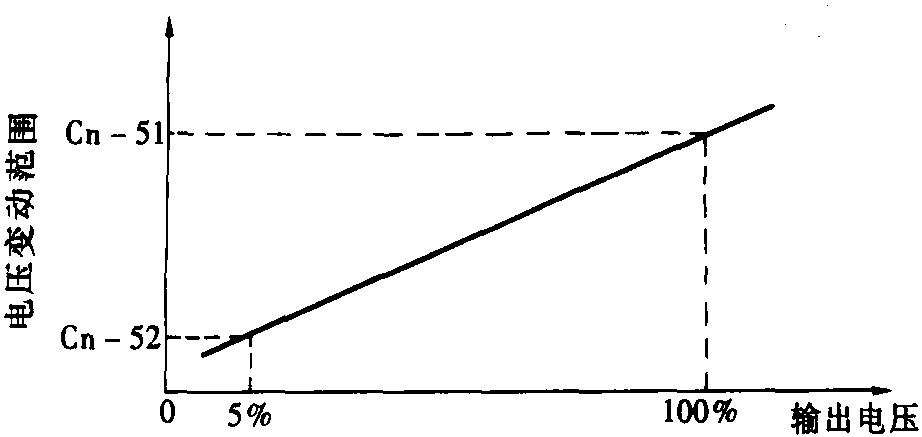

图2-19-57调整的电压增量

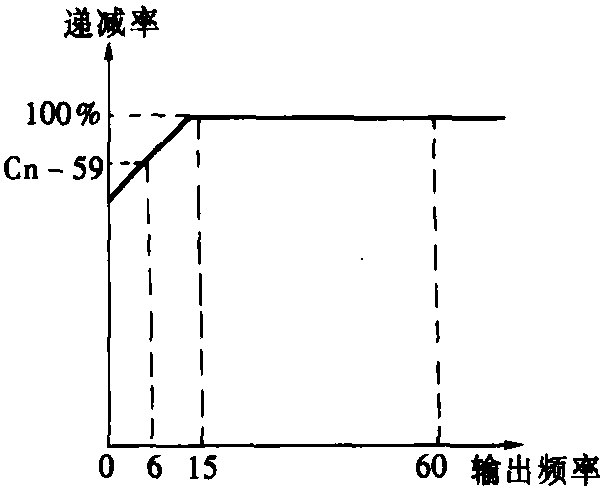

图2-19-58节能系数降低率

5.电动机容量选择（Cn-60）

使用TECO电机时，根据电机容量设置Cn-60，变频器将相应的节能系数K2自动保存到Cn-58。如果使用Sn-01设置变频器容量，则变频器会自动将相应的电动机容量存储在Cn-60中，因此，如果变频器容量与电动机相同，则无需设置Cn-60。表2-19-90显示了额定220V的标准电动机，表2-19-91显示了额定440V的标准电动机。

表2-19-90标准电动机（220V级）

Cn-60

设置值

电机容量

（HP）

出厂设置* Cn-60

设置值

电机容量

（HP）

出厂设置* 001/2288.20082063.13011223.70092557.87022169.400A3051.79033156.800B4046.27045122.900C5038.16057.594.750D6035.78061072.690E7531.35071570.440F10023.10

*这是节能增益系数K2（Cn-58）的出厂设置。

表2-19-91标准电动机（440V级）

Cn-60

设置值

电机容量

（HP）

出厂设置* Cn-60

设置值

电机容量

（HP）

出厂设置* 201/2576.402C5076.32211447.402D6071.56222388.802E7567.20233313.602F10046.20245245.603012541.22257.5189.503115036.232610145.383217533.882715140.883321530.132820126.263427029.202925115.74353003627.132A30103。

（2）节能运行的操作顺序

（1）将操作模式选择5（Sn-08）中的第三位设置为1（启用节能操作；出厂设置设置为启用节能操作）。

（2）选择适用的电动机容量Cn-60（设置为出厂时的适用电动机容量）。

（3）设置工作频率。

（4）输入操作指令后，根据加速时间（bn-01）加速到设定的操作频率，当输出频率达到设定的操作频率时，进入省电运行模式。输出电压取决于负载的大小，因此电动机将以效率运行。

（3）节电检查

使用监视参数Un-06，可以比较在正常V/F控制模式下（当Sn-08的第三个数字设置为0时）和在相同负载下工作时的输出功率。节能运行模式（Sn-08的第三位设置为1）输出功率。

节省的电量取决于负载系数。当负载较轻时，节电效果更大，而负载系数大于70％时，则与常规V/F控制几乎相同。

（4）节能运行调整

在节能运行模式下使用时，该参数已在出厂时进行了设置，因此无需进行调整，请参见表2-19-92。

表2-19-92节能运行调整不佳

当在节能运行模式下驱动不良状态调整对象时，节能变化将几乎为零。 ·检查设置频率是否超过100Hz

·如果超过100Hz，则节能运行模式无效

在节能运行模式下运行时，省电效果不佳。检查负载率是否超过70％至80％

负载轻时，负载率低时节电效果更大。 70％?80％或更多

p>

类似于省电期间的常规V/F控制

当负载很轻时，电动机会振动，并且当功率检测时间常数（On-16）的设置值在额定负载转矩内时，就会发生过载（OL1或OL2）

跳闸。功率检测时间常数（On-16）值在额定负载转矩范围内。低频时）

在6Hz

时，适当降低节能电压上限的设置值（Cn-46）或降低节能因子降低率的设置值（Cn-59）

加速后进入节能运行模式时电动机停止

停止（特别是在轻载下）

适当提高节能电压的下限（Cn-47或Cn-48）电动机速度周期性振动，振动周期与Cn-50

的设置值相似。 相应地降低调整的电压增量（Cn-51或Cn-52）。
