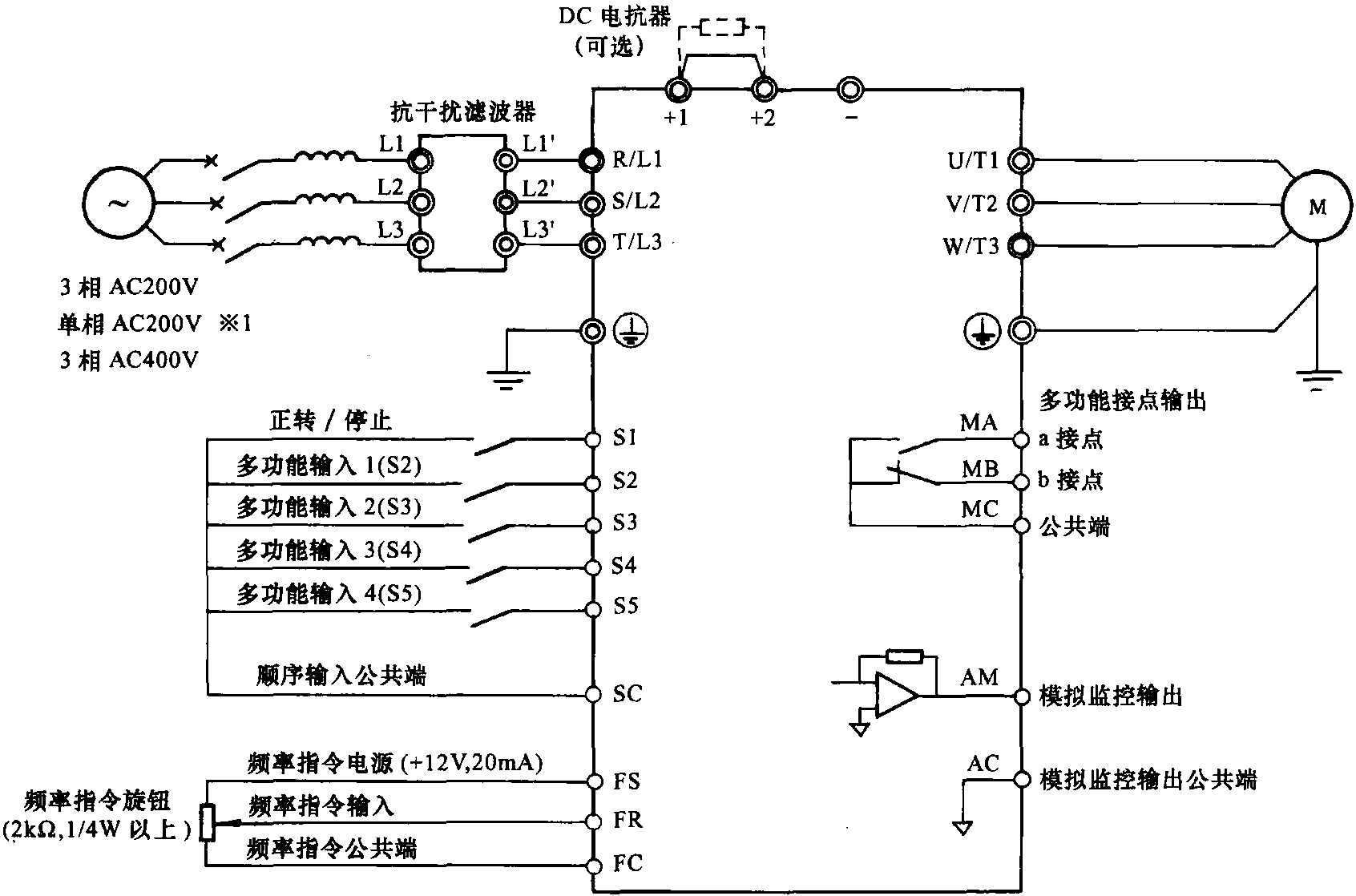

（1）基本接线图（请参阅图2-4-5）

3G3JV-A2015?-A2022（1.5?2.2kW）三相AC200V

（2）切换输入法

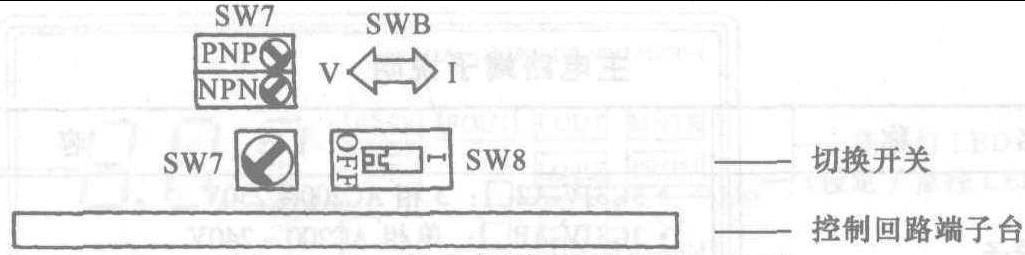

在控制电路端子的上部有输入开关SW7和SW8（卸下前盖和键选择盖后，请参阅图2-4-6）。

1. SW7:序列输入法转换

※1.3G3JV-AB□型号应将单相AC200V连接到R/L1和S/L2的2个端子。

※2.制动晶体管未内置，无法连接制动电阻。另外，不能连接制动单元。

图2-4-5 3G3JV基本接线图

图2-4-6输入开关SW7，SW8

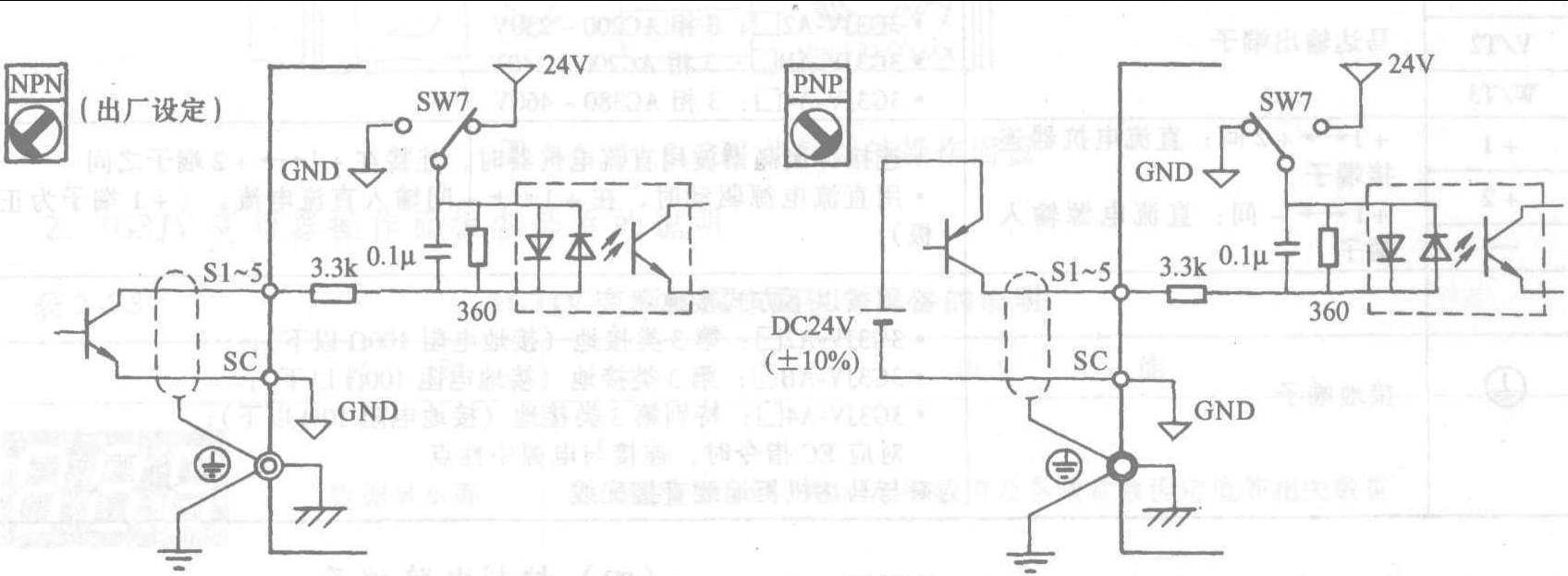

NPN输入/PNP输入可以根据SW7的设置要求进行切换，方法如图2-4-7所示。

图2-4-7 SW7转换

2. SW8:频率命令输入法切换

可以根据SWB设置要求切换频率电压输入/电流输入（同时需要功能/参数设置）。请参阅表2-4-2。

表2-4-2频率命令输入法转换

（3）主电路终端

1.电路端子的位置（请参阅图2-4-8）

图2-4-8 3G3JV逆变器端子位置

2.主电路端子说明（请参阅表2-4-3）

表2-4-3主电路端子说明

·3G3JV-AB□:单相AC200?240V

·3G3JV-A4□:三相AC380?460V

※单相输入连接到R/L1，S/L2 2端子。

·3G3JV-A2□:3相AC200?230V

·3G3JV-AB□:三相AC200?240V

·3G3JV-A4□:3相AC380?460V

连接端子

+1←→-:直流电源输入

终端

端子之间输入直流电流。 （+1端子为正

非常）

·3G3JV-A2□: 3型接地（接地电阻小于100Ω）；

·3G3JV-AB□: 3型接地（接地电阻小于100Ω）；

·3G3JV-A4:特殊类型3接地（接地电阻小于10Ω）；

如果适用于EC指令，则连接到电源的中性点

※直接连接到电机机柜的接地线

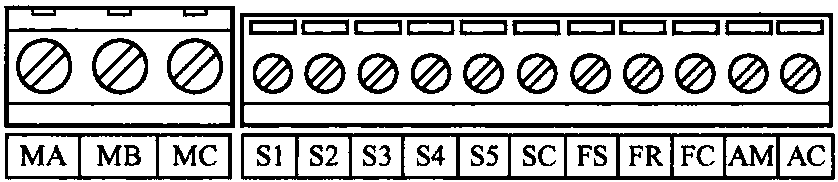

图2-4-9 BG3JV变频器控制端子布局

（4）控制电路端子

1.控制电路端子的布置（请参阅图2-4-9）

2.控制电路端子说明
