满负荷启动电动机是有利的，您可以获得正确的时间和转矩斜坡设置。电位器的调节范围是3/4圈，如果调节电位器超出此范围，则该组件将被损坏。出厂设置可以满足大多数用户的电机使用要求。调节电位器，如图2-13-7所示。

（1）提速调整

根据典型的应用程序设置了工厂，因此在准备启动系统之前，请尝试重设。如果电动机没有达到其大速度，请增加电流限制，并且如果电动机没有立即旋转，请增加需要进行加速调整的初始电压。加速过程有三个可调量，下面逐一说明。请参阅图2-13-8。

图2-13-7电位器调整

图2-13-8加速度调整

1.初始电压设置/旋转检查

初始设置启动扭矩=60％线路电压；范围=0至100％的线路电压。

可以通过调节电动机的初始启动电压来获得初始转矩。调节启动电压时，取消灯泡功能并将SW1-3开关转到“ OFF”位置。进行调节时，顺时针旋转电位器（START VOLTAGE）以增加扭矩（电压）（见图2-13-7）。将启动命令添加到XLC/XLS。当电动机刚刚开始旋转时，初始转矩将调整为状态。如果电动机不旋转，则需要通过顺时针调整电位器来增加启动转矩。如果旋转太快，则必须使用电位计逆时针调整它，以减小启动扭矩。

注意请勿将:开关SW1-3始终保持关闭状态！

2.调整灯泡时间

初始设置=10s；灯泡的调节范围是0到60 s。

调整斜坡时间以更改达到电流极限的时间。加速时间（灯泡时间）可以通过调节灯泡电位器（灯泡时间）来顺时针调节以达到目的。调整初始扭矩后，调整灯泡时间，然后慢慢转动灯泡电位器，直到满足灯泡时间为止。停止电动机，然后重新启动电动机，以确保其满足电动机的加速要求。

3.调整电流限制

出厂设置的电流极限值为350％FLA，可调电流极限范围为200％至500％FLA。

电流限制的主要功能是抑制峰值电流，并在必要时可用于延长斜坡时间。电压斜坡和电流限制之间的相互作用允许加速器电动机达到其大电流，并确保电流限制值满足要求。电流限制应设置得足够高，以允许电动机全速运行。 350％的出厂设置是典型的起始值。对于负载变化频繁的电机，请勿将电流极限值设置得太低，以防止电机停止并终导致电机过载和跳闸。

（2）减速度调整

软停止会延长停止时间，导致负载缓慢停止并停止。三种可调的减速曲线可以满足您的大多数要求。如图2-13-9所示进行调整之前，请尝试使用出厂设置。??????????????????????????????????????????????????????????????????????????????????????????

机器被设置为在工厂无效的软停止，并且开关SW1-4被设置为OFF以在调整之前生效。应用软停止之前，必须首先调整软启动。调整软启动，软停止应处于正常负载状态。软停止和软启动调整使用相同的方法。顺时针旋转电位器以增加设置。逆时针方向减小设定值。

1.降压调节（降压调节）

初始设置启动扭矩=60％线路电压；范围=0至100％的线路电压。

可以通过反复试验将起动减速电压调整为电动机开始减速的电压值。该特性意味着电压突然从全电压下降到设定值。

2.停止电压水平

初始设置启动转矩=20％线路电压；范围=0至100％的线路电压。

设置停止电压值，以使减速电压立即降至零，并且电动机完全停止。

3.减速斜坡时间（减速斜坡时间）

初始设置=5s，灯泡调节范围是0到30s。

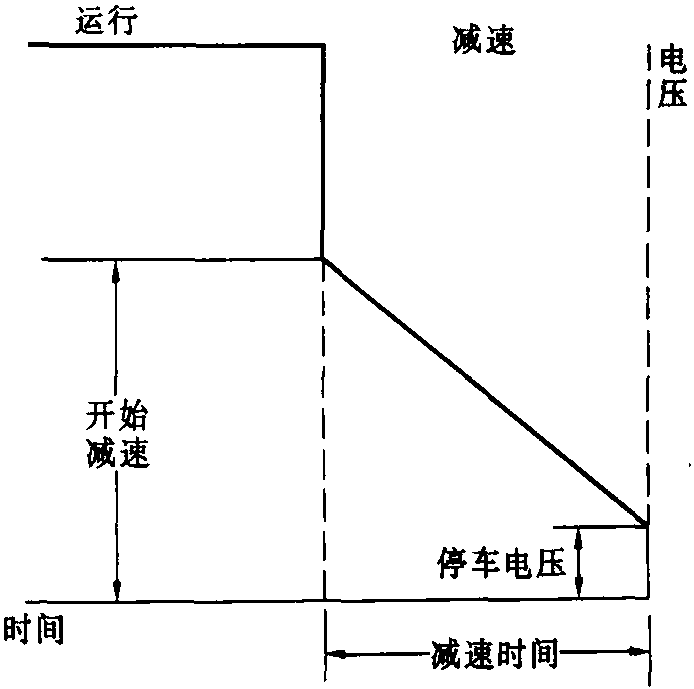

调整时间，以使减速斜坡时间达到停止电压值，并在设置的时间重复启动/停止确认。如图2-13-9所示。

:不得超过每小时电机允许的启动次数。软停止也被认为是计算的开始。例如，每小时允许启动6次，然后通过软停止启动3次。被允许。

图2-13-9减速度调整

图2-13-10双金属环境过载继电器调整面板

（3）热过载继电器调整

热过载调节仅对XLS系列有效，XLC系列没有此调节功能。 XLS系列通过可调节的热过载继电器提供电动机过载?；ぁ１曜糥LS具有10级热过载?；すδ?。 10级过载?；ぬ峁?00％的额定电流和10秒的保护继电器操作。 20级过载保护是可选的，而20级过载保护以600％的电流打开20秒（XLC和XLS之间的区别是XLC没有过载继电器）。

1.过载继电器调整

可以通过设置标有ABCD（图2-13-10）的刻度盘来调节双金属环境补偿过载继电器，以调节满载电流（FLA）范围，并且过载继电器为125％FLA（用于1.15电动机）。成为。打开负载系数，打开115％FLA（对于电动机负载系数1.0），对于低功率电动机控制单元，可以通过直接调节过载继电器调节轮上的刻度盘来进行设置。

图2-13-11 XLC/XLS系列主电路板图

2.满载电流

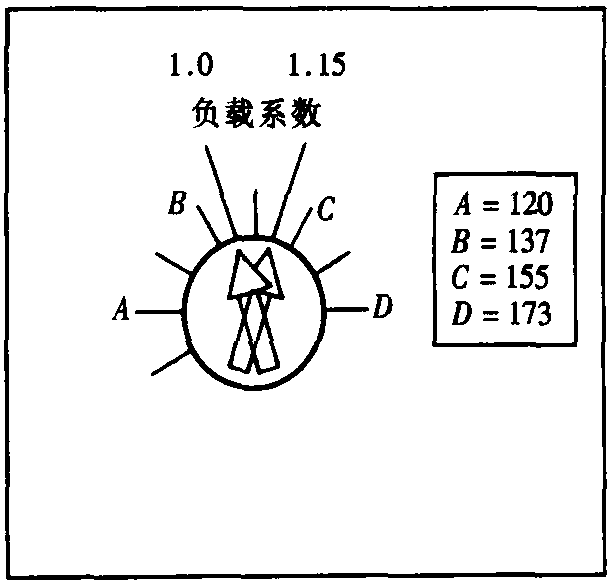

FLA的值显示在过载调节拨盘上。字母ABCD表示相应刻度盘上的当前值。当电动机负载为1.15时，将FLA调整为相应的电动机额定电流。在以下情况下，当电动机的FLA值介于两者之间的字母之间时，请调节刻度盘：当电动机的工作负载系数为1.0时，如图所示转动FLA拨盘。

:的某些继电器带有标记的电动机电流，因此您需要根据电动机的实际电流进行设置。

警告:为防止火灾和触电，如果继电器的加热元件被烧坏，则必须更换整个继电器。

3.手动/自动重置

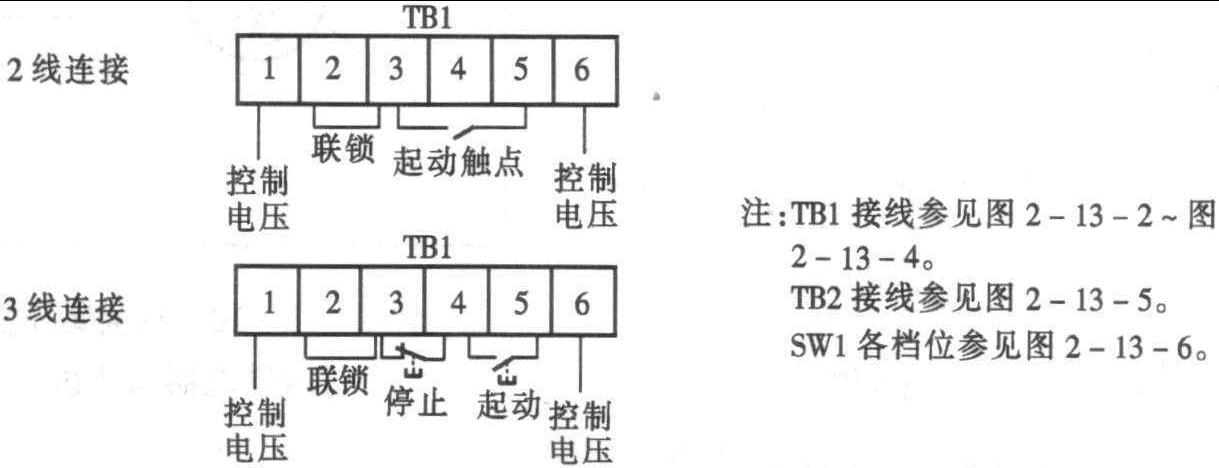

初始设置为“ M”的过载继电器处于手动位置（建议手动复位）。通过将标有“ A”和“ M”的复位刻度转到“ A”位置，可以自动复位。为防止电动机过载时过热或电动机自动启动，有必要添加两线控制触点，以便在电路断开时使启动器触点脱离位置。用户自行安装机箱时，应根据需要在机箱或设备前贴警告标志。

注意如果选择了:自动启动，则会在表盘上安装启动警告并记录:

警告连接到:单元的电动机会自动启动，而无需事先激活。

4.旅行支票

在手动复位状态下，检查过载电路跳闸功能并按下过载继电器的测试按钮，当控制器为断路器时，指示器信号上显示“ Overload”?？梢酝ü聪鹿丶痰缙魃系母次话磁ズ桶迳系母次话磁ィㄇ氩卧闹靼迳系母次话磁サ奈恢?，图2-13-11）来清除故障。该检查将验证电动机保护功能是否正常运行。
