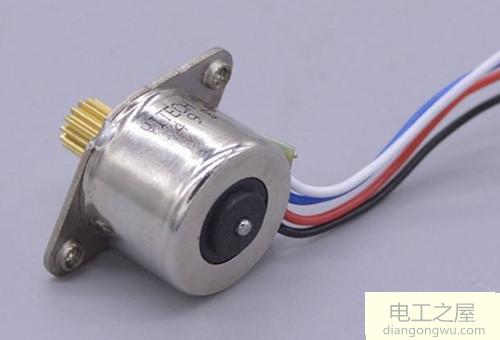

四线步进电机必须由脉冲信号驱动。如果它确实插入了电源，它就不会旋转。必须设计驱动电路并控制电源的相序。程序。
4线步进电动机驱动方法
四线制系统可以通过脉冲信号控制正向和反向旋转，以及控制速度和旋转角度。

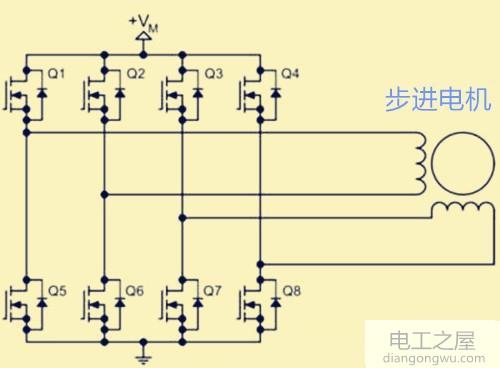

首先，您需要设计驱动电路。四线步进电机具有两个相位，可以由MOS管或ULN2003芯片驱动。
当然，它也可以由步进电机驱动器驱动。
简单的四线制步进电机驱动方法：一次仅给步进电机上一步。

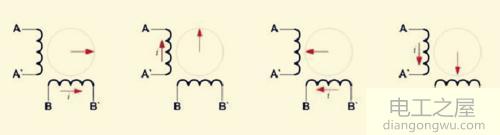

正向旋转控制：首先向BB"相供电，然后向A"-A供电，然后向B"-B供电，后向A-A"供电，步进功率可以通过不断向上循环来旋转。
反向控制：首先打开A-A的电源，然后打开B"-B的电源，然后打开A"-A的电源，后打开B-B"的相，步进功率可以通过连续循环来旋转。上
同样，半步驱动和细分驱动也是可能的，但是驱动方法和驱动程序相对复杂。

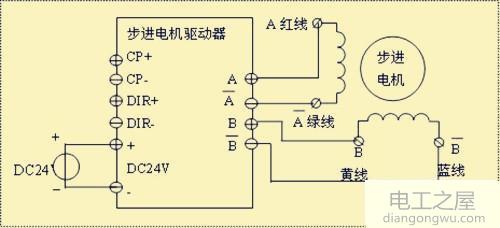

步进电机驱动器板驱动器
这种现成的步进电机驱动板已经包含驱动电路和驱动程序，如果连接了相应的电压和控制电平，则可以打开步进电机。
