220v电动机正反转图(怎样改变220v电动机正反转)
- 发布时间:??2021-03-05
- 分类：行业资讯
- 作者：
- 来源:网络
- 访问量：1459
单相电动机看上去相对简单，但是结构非常复杂，并且具有许多辅助设备。
单相电动机包括启动电容器，工作电容器和离心开关。铁芯槽具有主绕组和辅助绕组，主绕组称为驱动绕组，辅助绕组称为启动绕组。在该电路中，启动电容器仅串联连接在启动绕组的一端，并且与主绕组并联。并联后，电容器的两端决定电动机的正向和反向旋转。单相电动机的初级绕组和次级绕组不相同，因此无法使用更换初级绕组和次级绕组的方法。否则，电机会烧坏，功率会大大降低。主绕组通常比次级绕组厚，匝数不如次级绕组多，并且次级绕组很薄，因此它可能比主绕组的电阻差。
单相电动机正反接线方法：

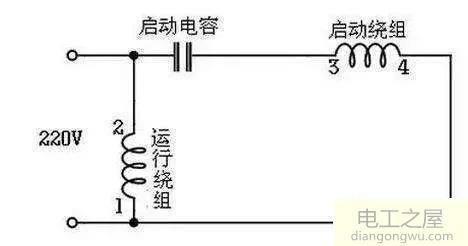

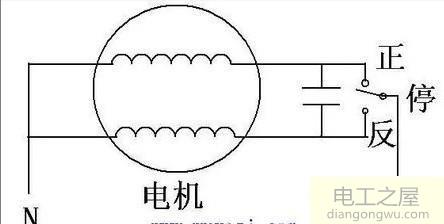

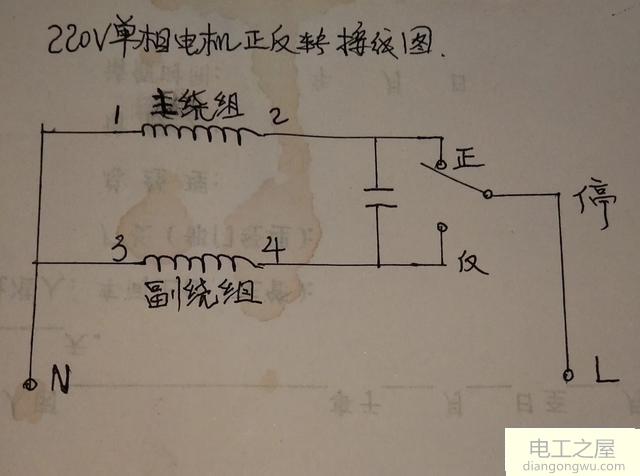

首先，两个初级绕组和次级绕组的一端并联连接，这被称为连接到中性线的[公共端]。然后，将启动电容器的两根导线连接在主绕组的一端和辅助绕组的另一端之间。中性线连接到公共端子（N），火线连接到开关可动触点（L），开关切换到主绕组电动机正向旋转，而开关切换到起动绕组反向旋转。

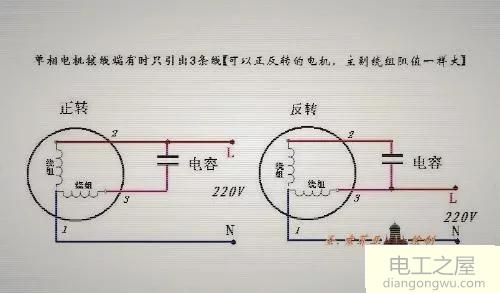

如图所示，将电容器两端的L线连接到电容器的另一侧，以实现单相电动机的反转。该方法主要在起动绕组和驱动绕组具有相同的线径和匝数时使用，这意味着两个绕组是相同的双胞胎，例如洗衣机和洗衣机。
否则，由于工作时间长，启动绕组会因热量而烧毁。起动绕组通常仅在起动中起作用，并且不参与操作，因此在制造过程中线径较小。例如：不允许反向运转的风扇，自吸泵和其他单相电动机。需要特别注意。
