电机测振方法及振动标准

测振仪

测振仪又称地震仪振动分析仪或地震仪笔，是利用应时晶体和人工极化陶瓷(PZT)的压电效应设计的。当应时晶体或人工极化陶瓷受到机械应力时，其表面会产生电荷。利用压电式加速度传感器，将振动信号转换成电信号，通过对输入信号的处理和分析，显示振动的加速度、速度和位移。

前端

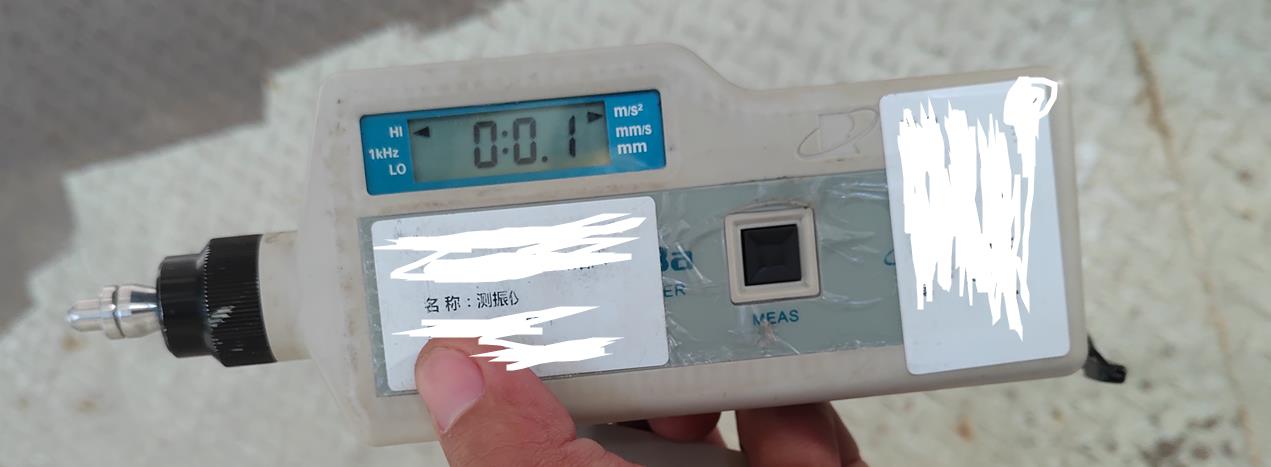

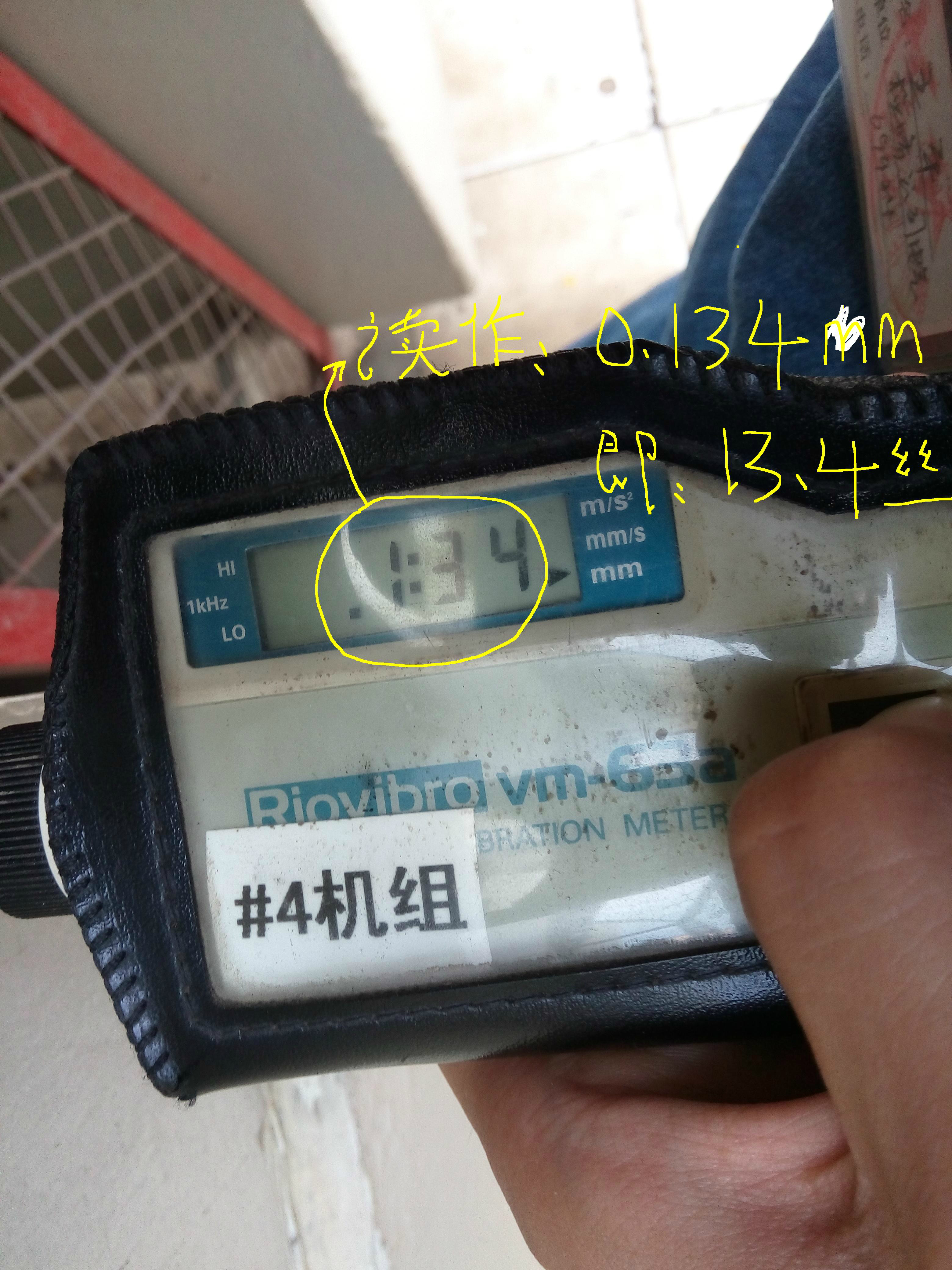

测振仪实拍

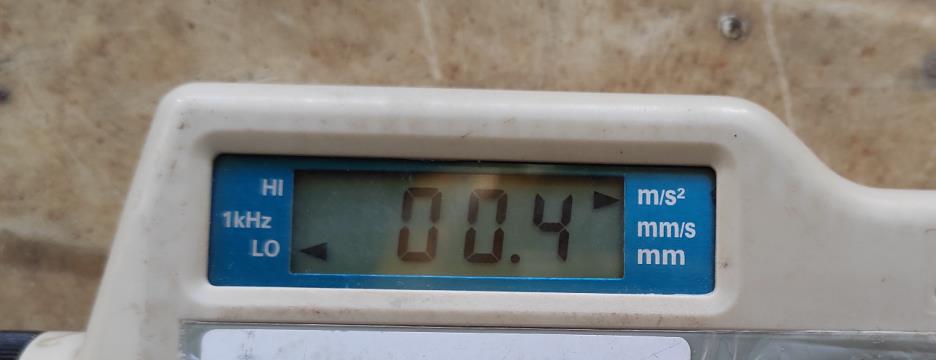

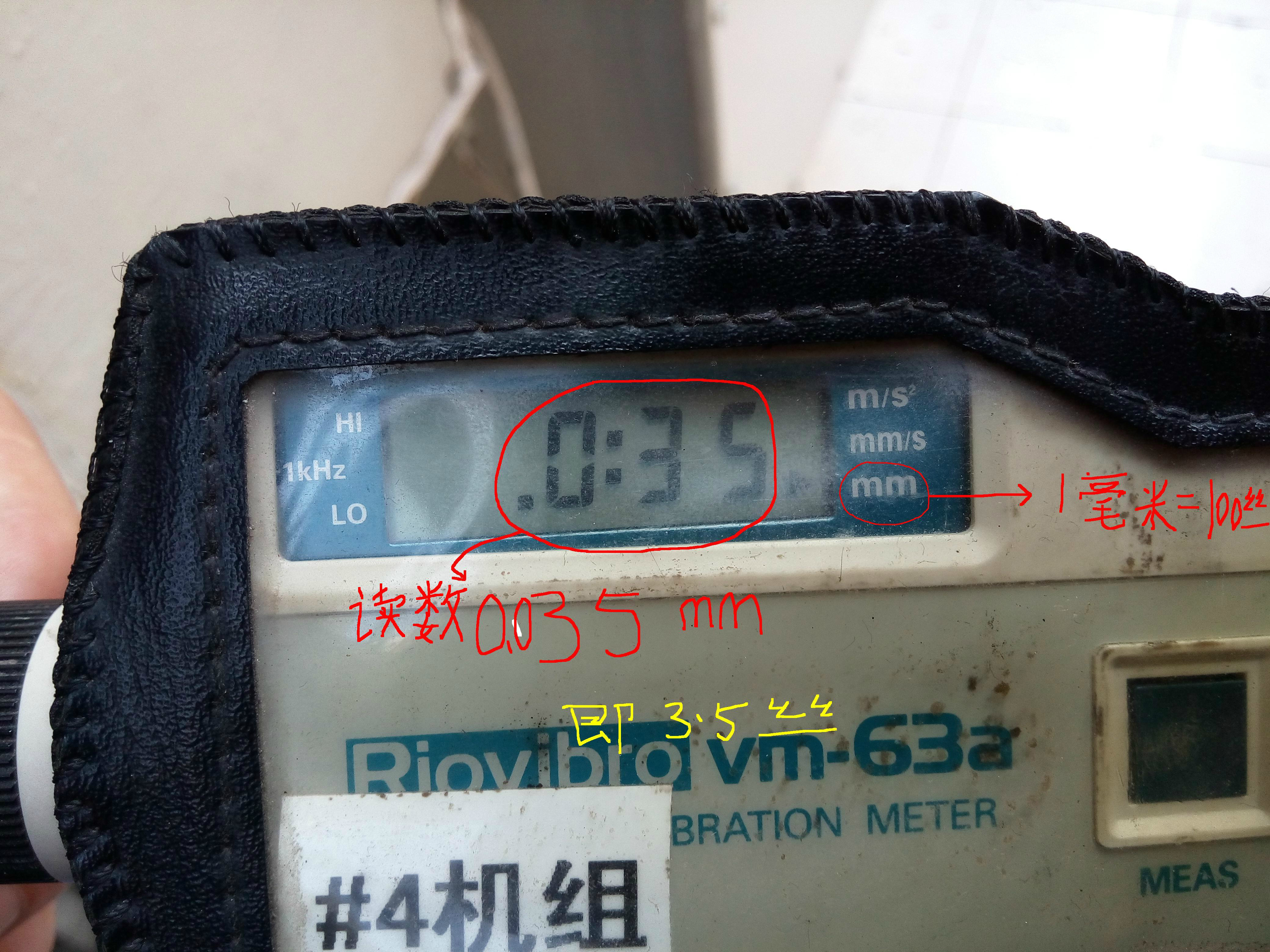

测振仪显示屏实拍(M/S(加速度)，mm/s(速度)，或mm(位移)，HI(高频)，LO(低频))

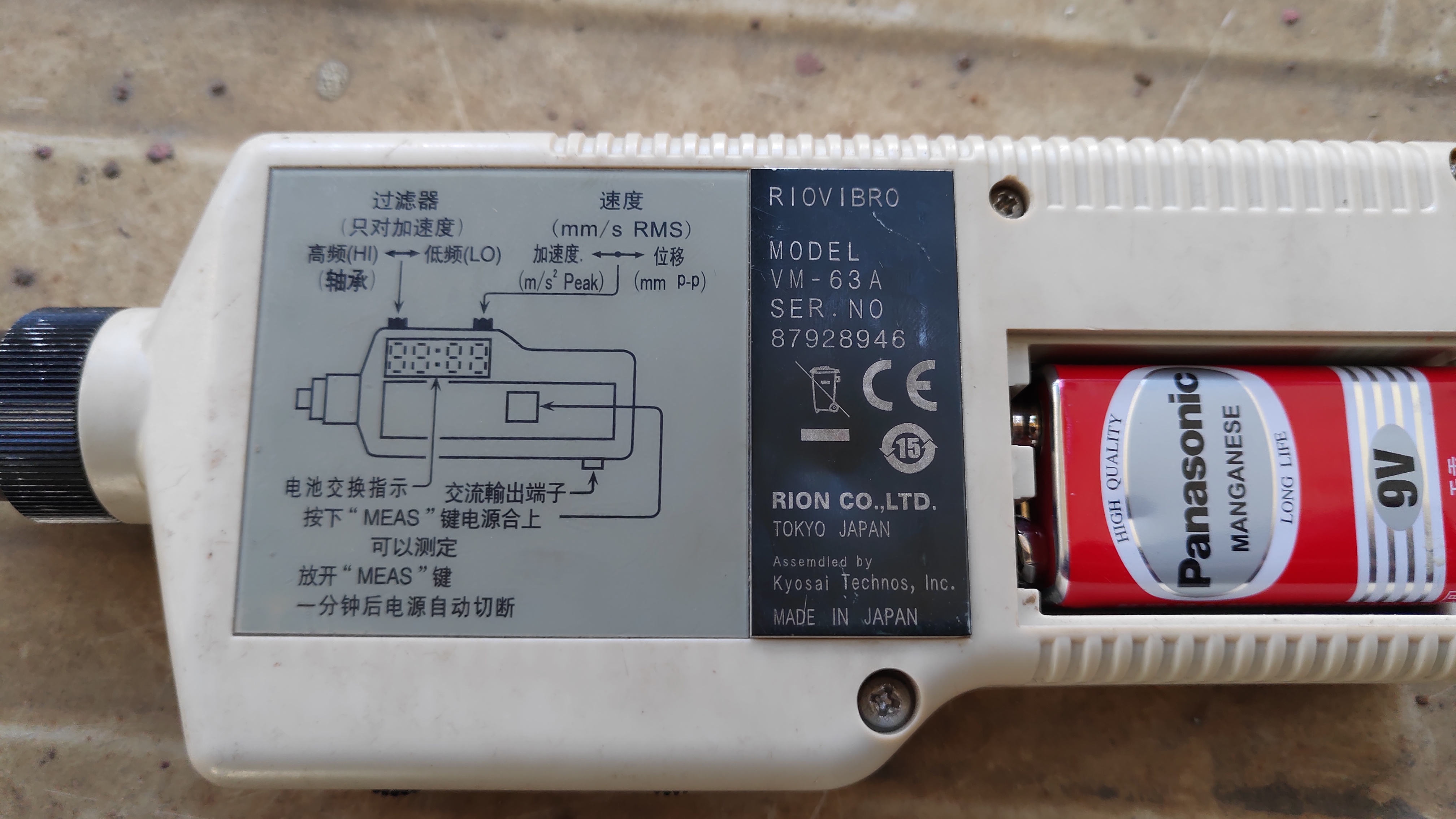

测振仪实拍(9V电池)

使用方法

根据测量需要，测量前分别拨动仪器顶部的两个拨动开关，使仪器处于速度（mm/s）、加速度（m/s）、或位移（mm）的测量状态，然后按下测量键进行测量。注：测量电机振动时为位移（mm）即振幅、速度（mm/s）即振速

测量加速度时，将开关拨到加速档，使显示屏上的指示箭头指向“M/S”，同时根据实际需要拨动频率档，使频率指示箭头指向“高频(HI)”或“低频(LO)”档。

测量速度时，将开关置于速度位置，指示单位箭头指向“mm/s”

测量位移时，将开关拨到位移位置，指示单位箭头指向“mm”

注意：测量速度或位移时，频率没有影响，但开关应设置为高频或低频。

数值换算及读取

1 mm （毫米） = 100 丝

1毫米=1000微米

1um（微米）=0.001毫米(mm)=0.1丝

10微米=1根灯丝

1丝=0.01 mm （毫米）

1丝=10um（微米）

电机振动标准

电机振动的原因很多。8极以上、极数多的电机，由于电机的制造质量，不会引起振动。振动在2~6极电机中很常见。GB 10068-2000，《旋转电机振动限值及测试方法》规定了确定不同中心高度的电动机刚性基础的振动限值、测量方法和准则。根据这个标准，可以判断电机是否符合标准。

(1)额定转速在750转/分以下时，轴承振动值不超过0.12毫米；

(2)额定转速为1000转/分时，轴承振动值不超过0.10毫米；

(3)额定转速1500转/分时，轴承振动值不超过0.085毫米；

(4)当额定转速为3000转/分时，轴承的振动值不应超过0.05毫米

电动机振动的危害

电机产生振动，会缩短绕组绝缘和轴承寿命，影响滑动轴承的正常润滑。振动力会使绝缘间隙扩大，外界的灰尘和湿气会侵入其中，造成绝缘电阻降低，泄漏电流增大，甚至绝缘击穿等事故。另外，电机震动时，冷却器水管容易开裂，焊点也容易开。同时会造成负载机的损坏，降低工件的精度，造成所有振动机械部件的疲劳，地脚螺丝松动或断裂，电机会造成碳刷和滑环的异常磨损，严重的刷火甚至会烧毁集电环绝缘。马达会发出很大的噪音，这种情况在DC汽车公司经常发生。

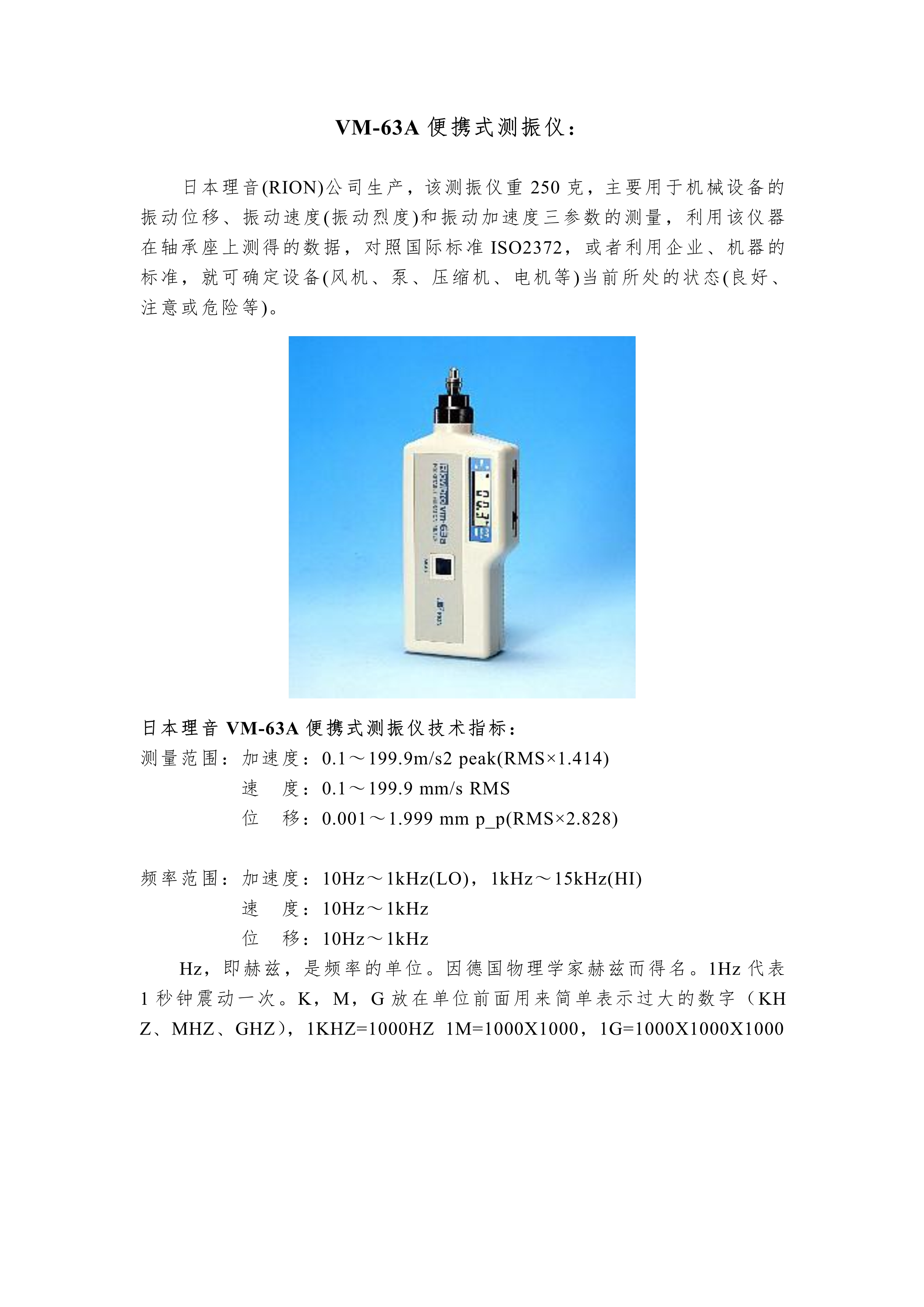

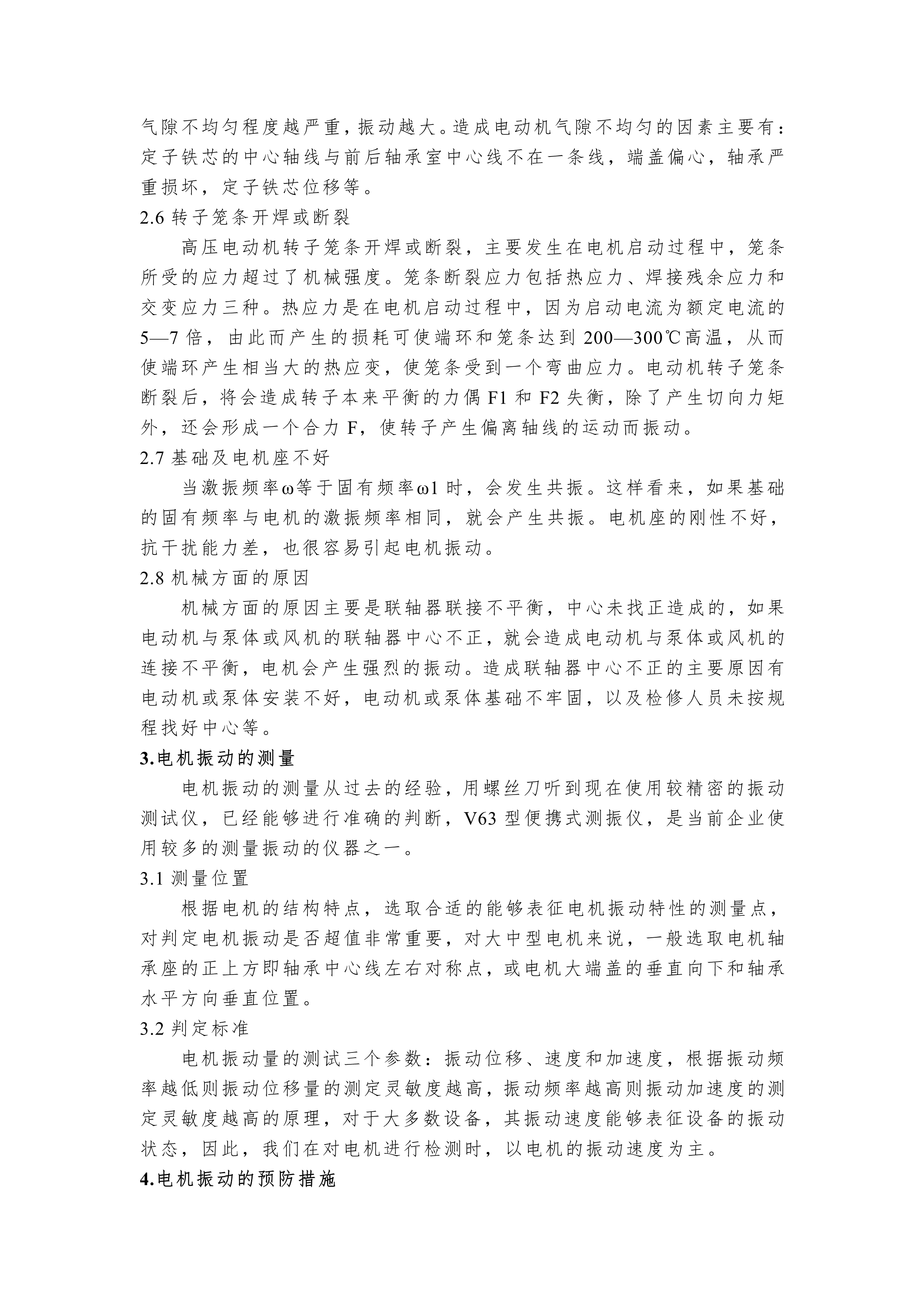

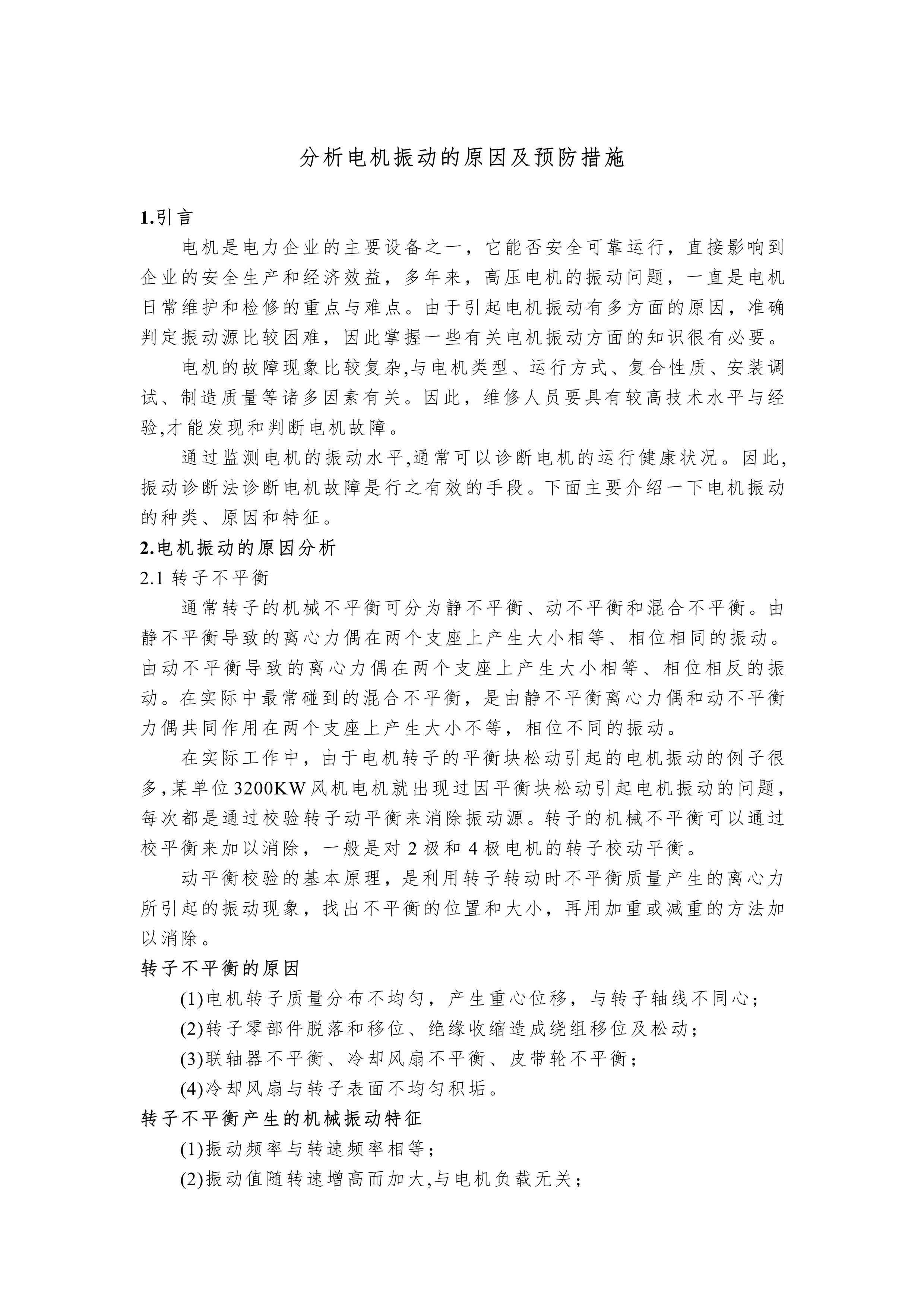

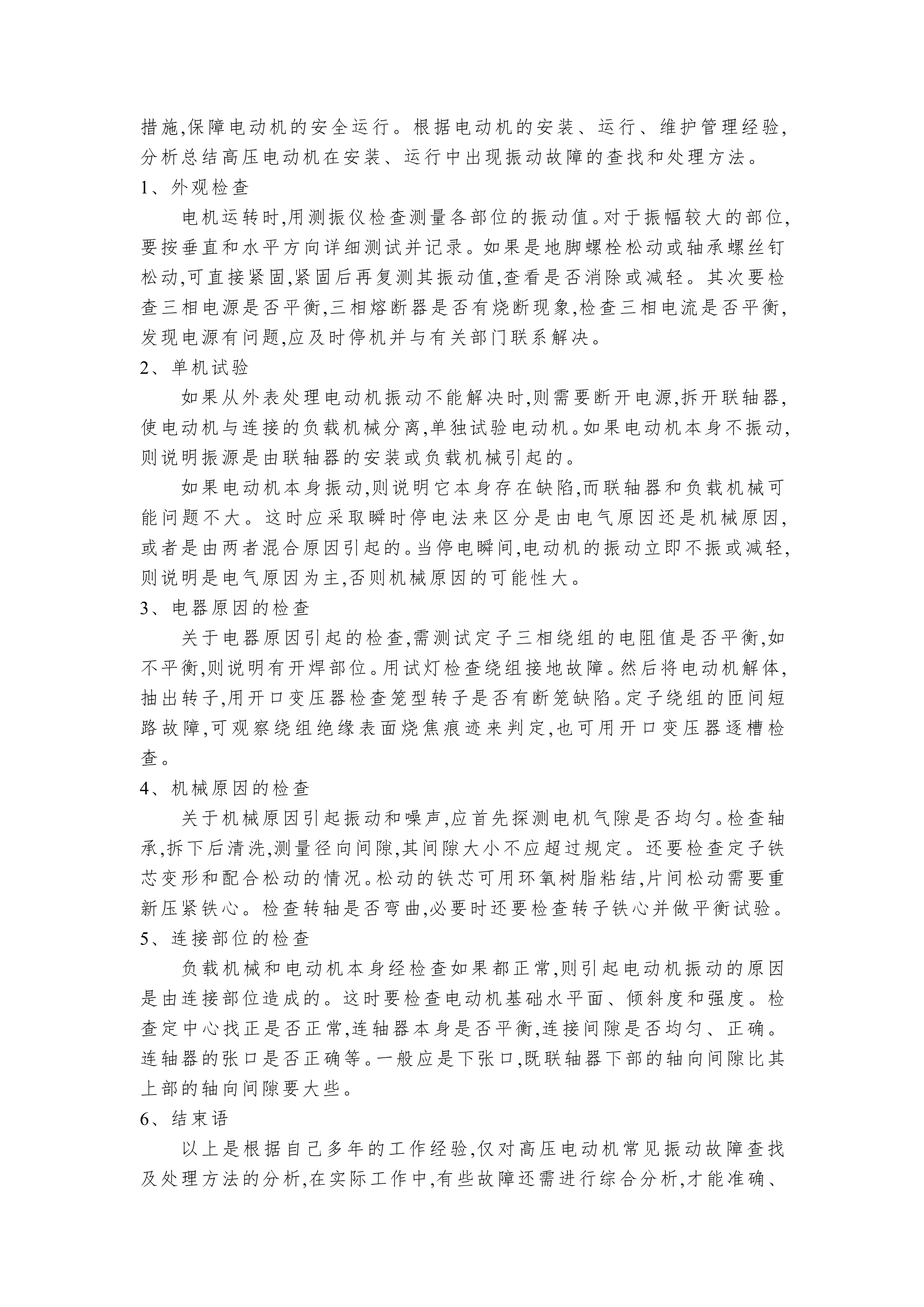

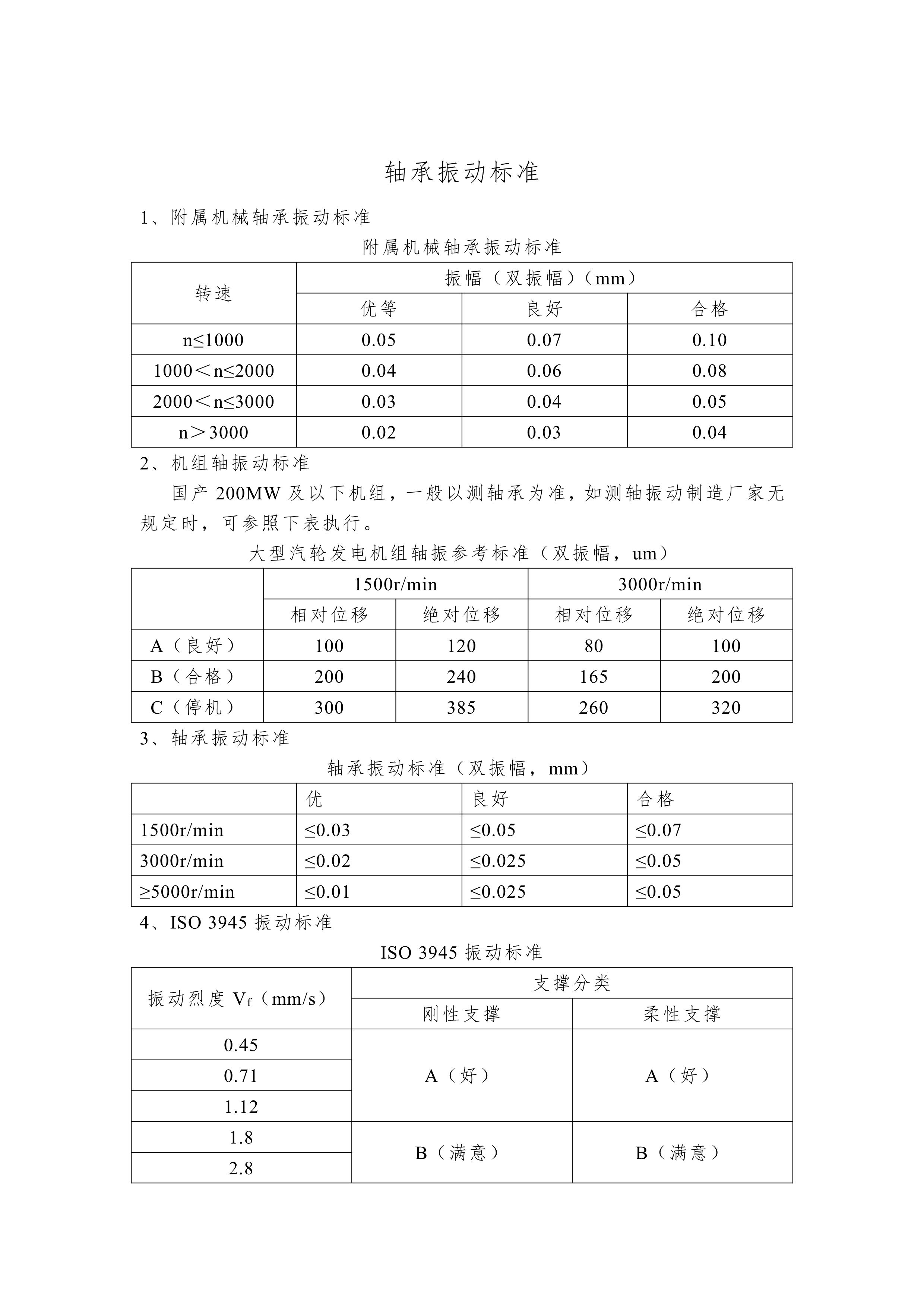

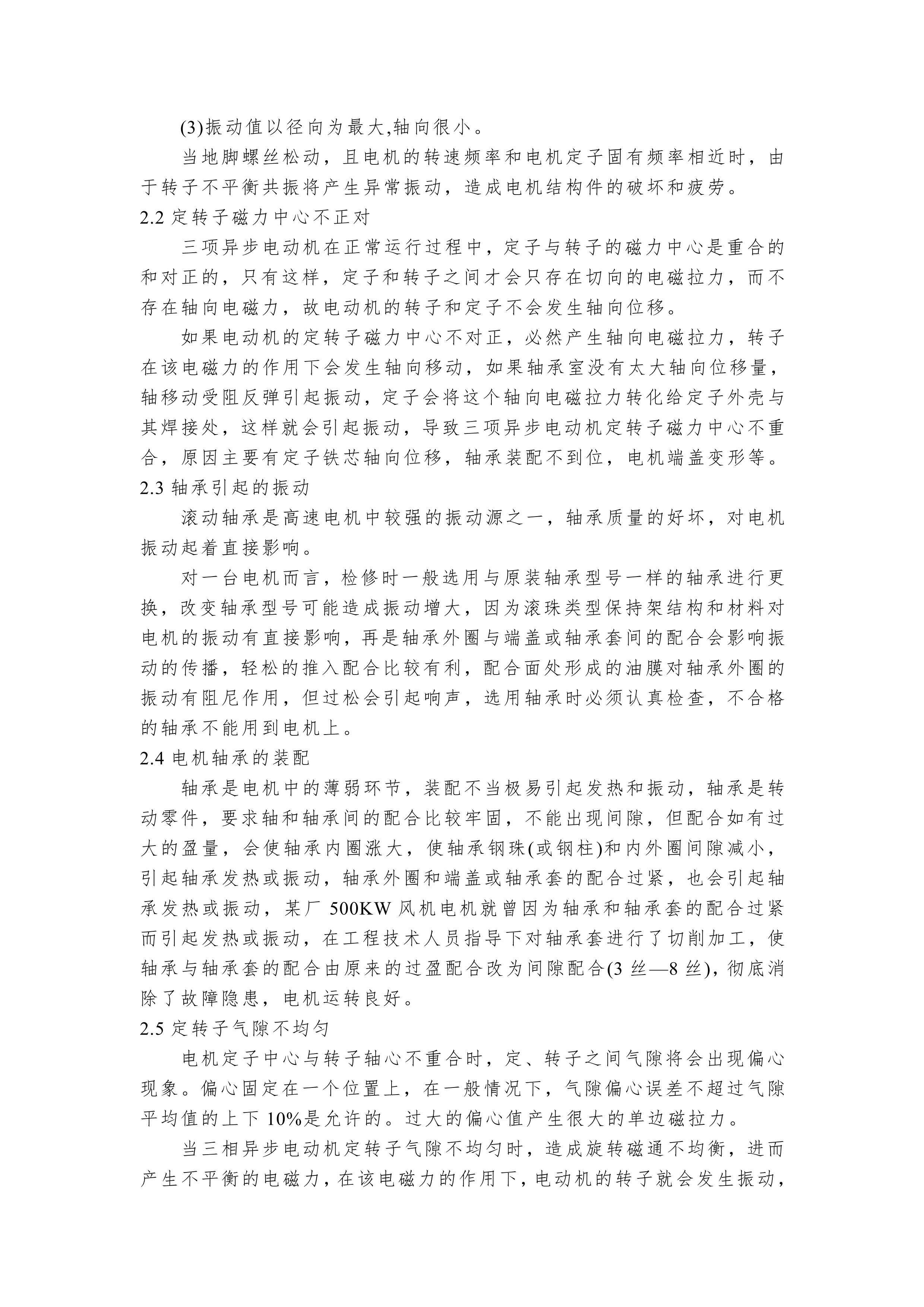

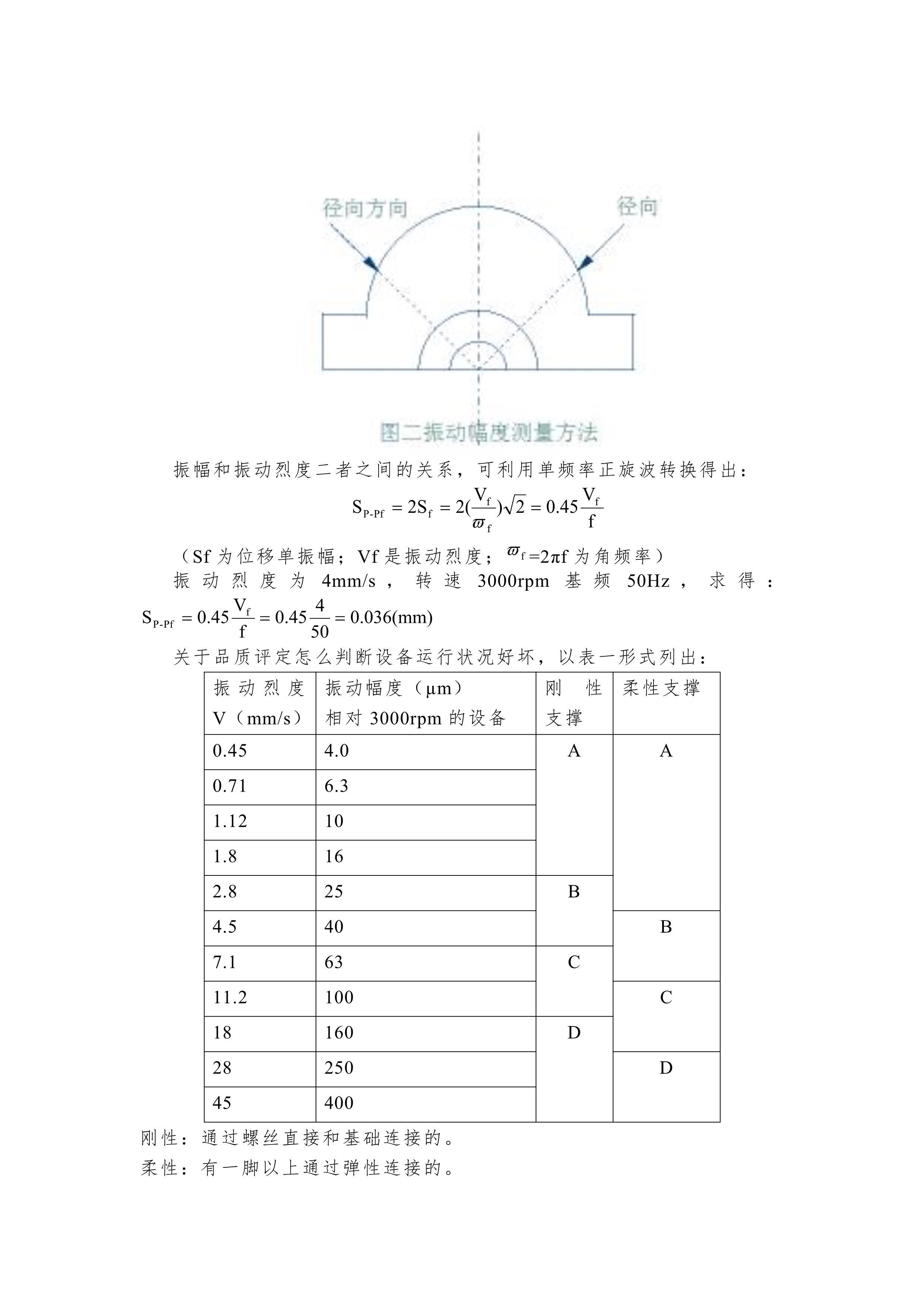

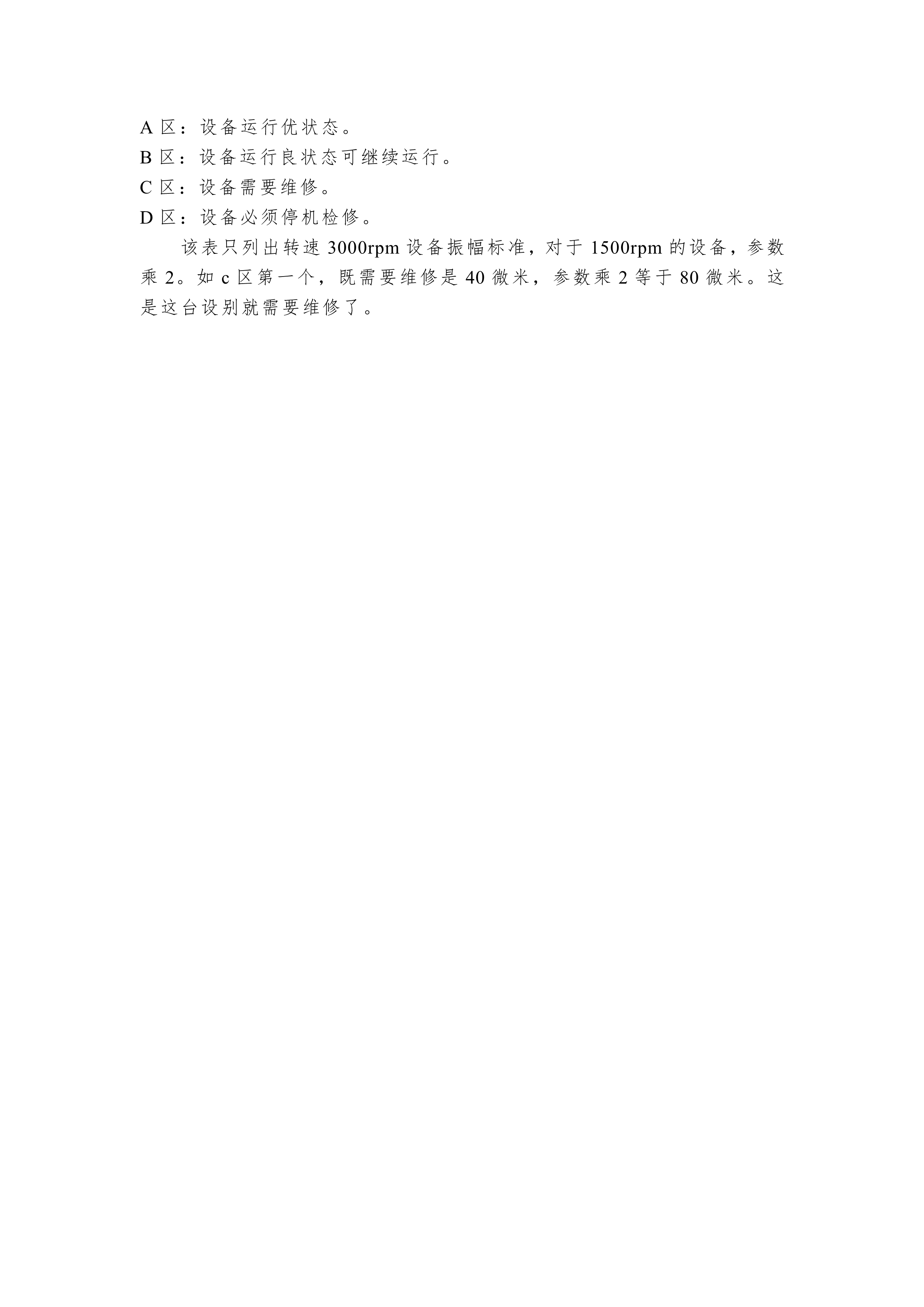

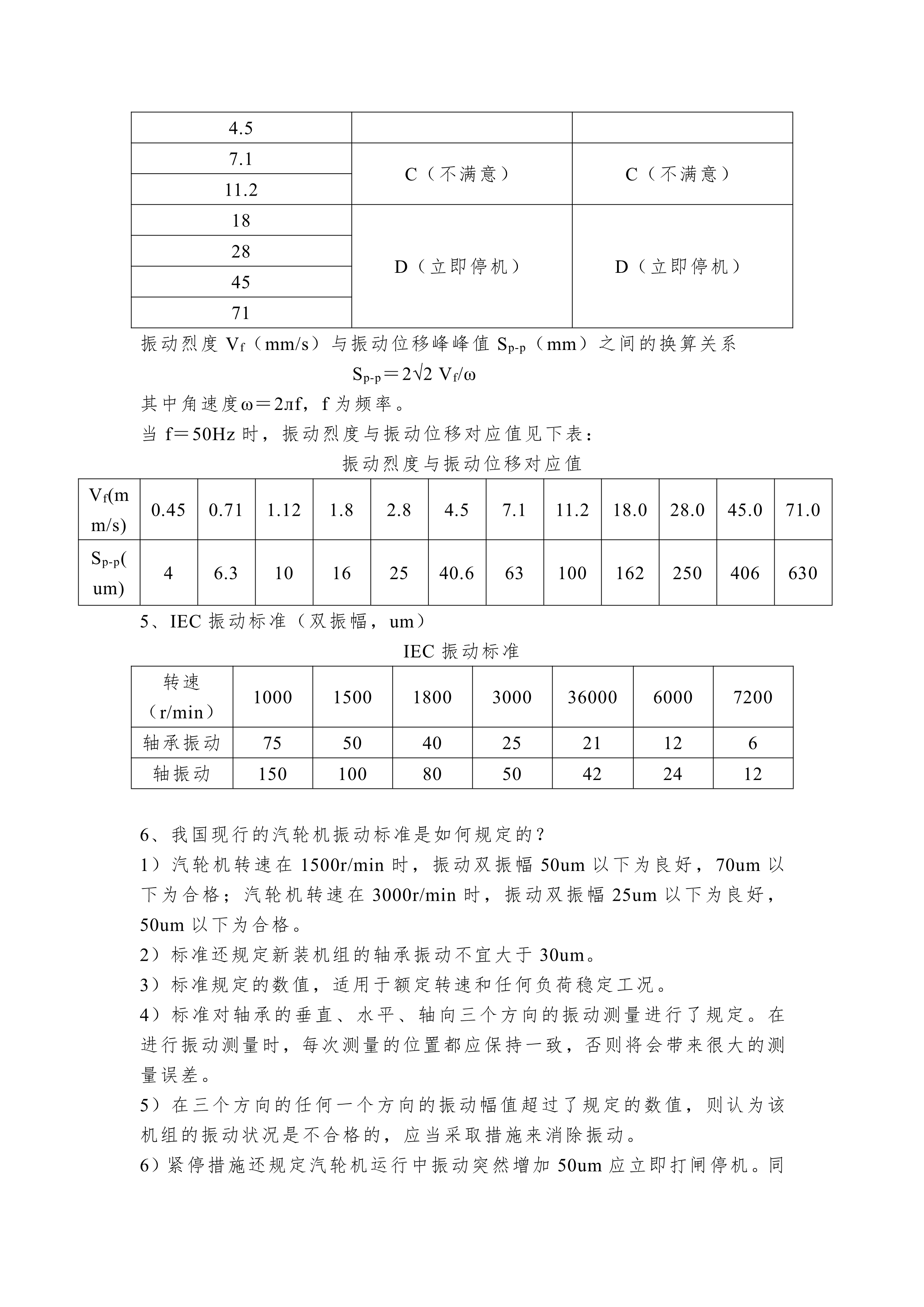

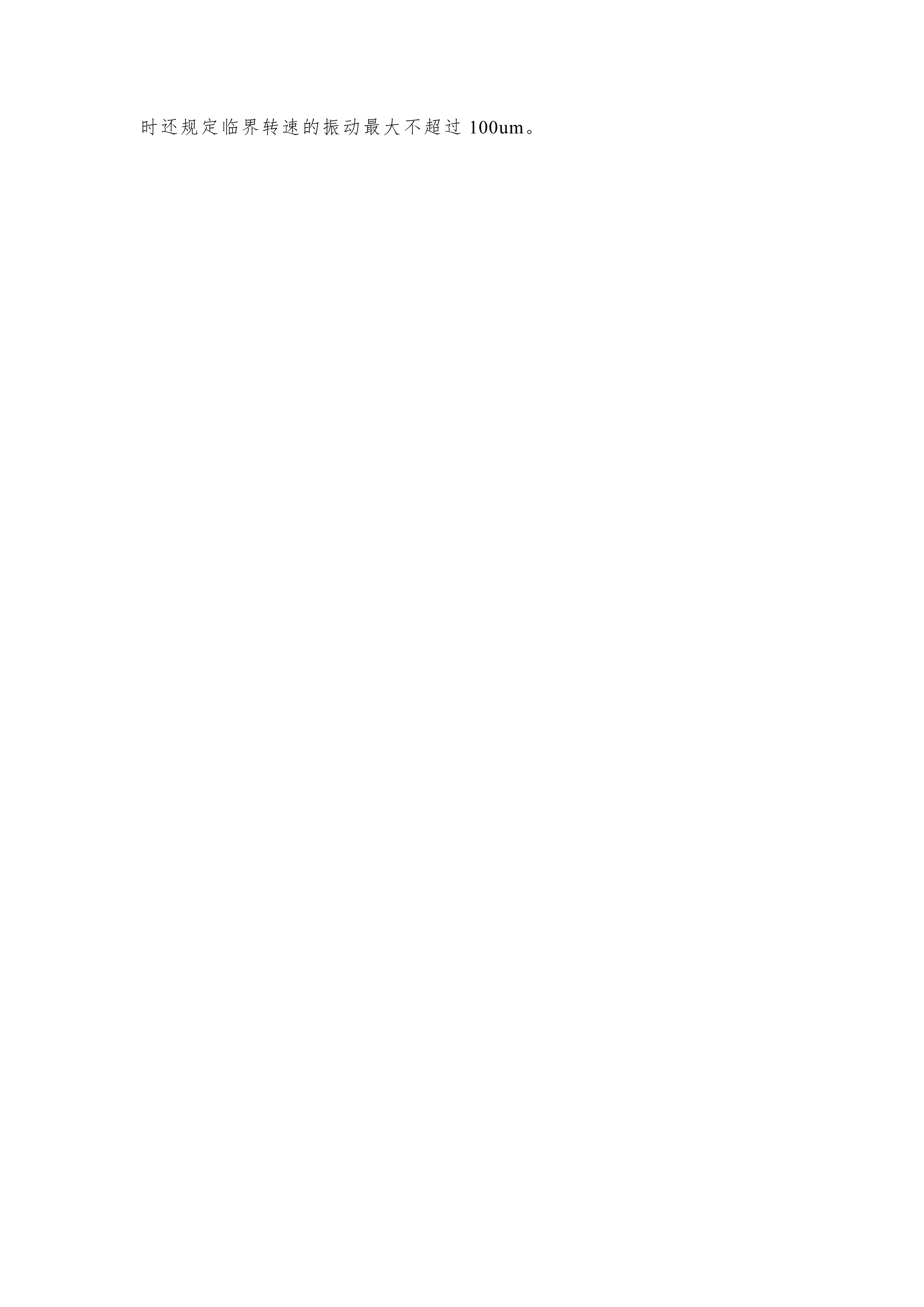

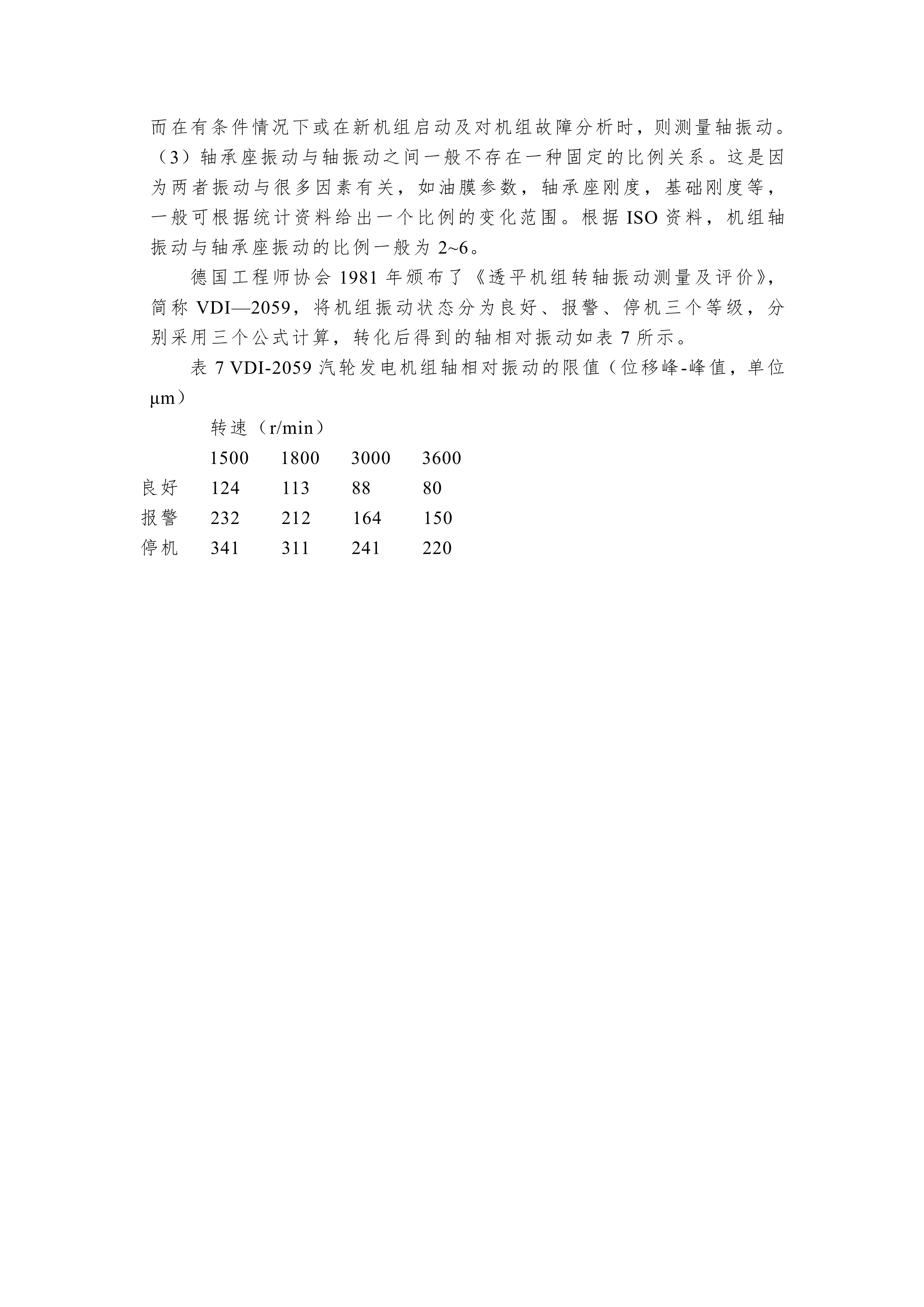

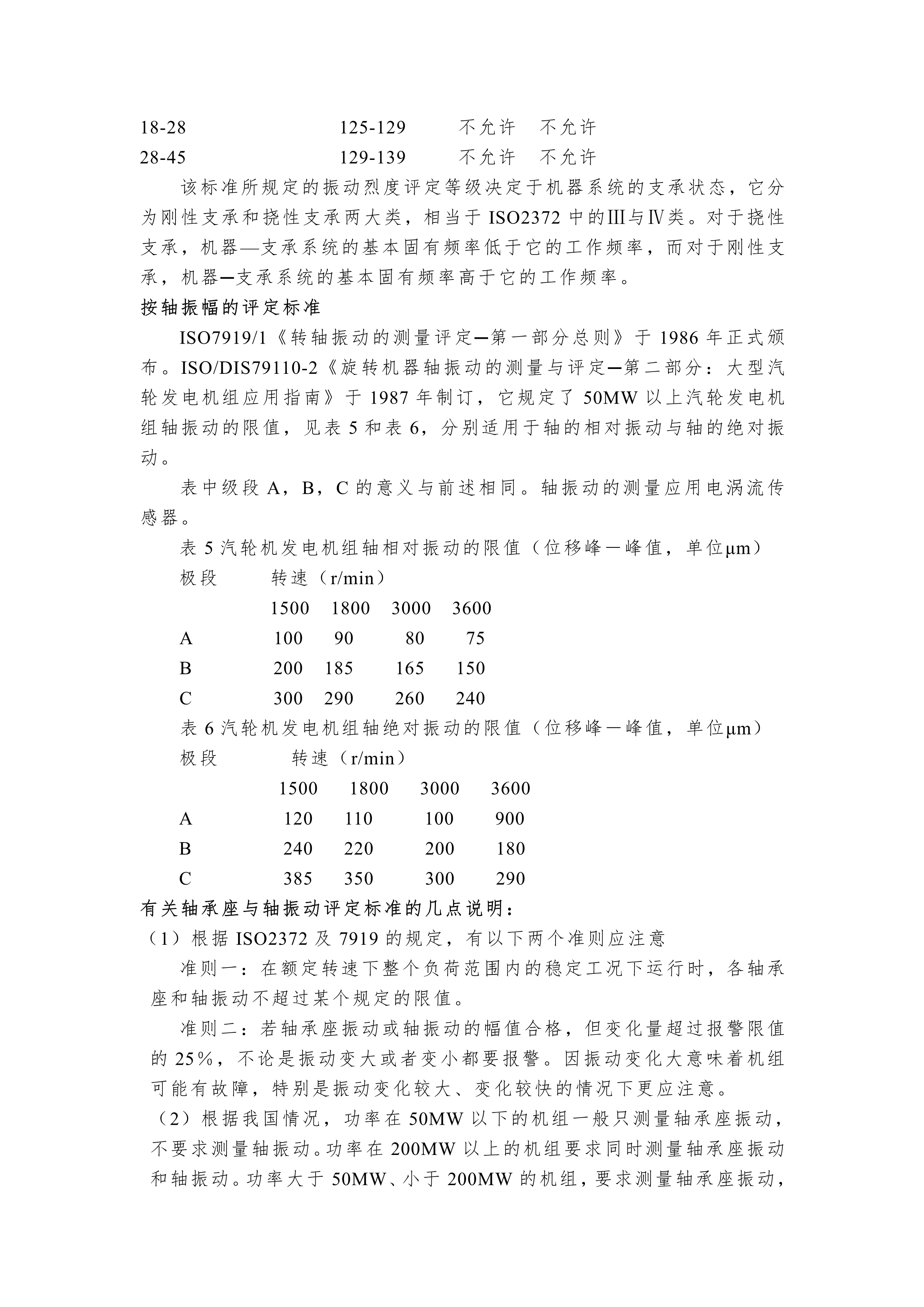

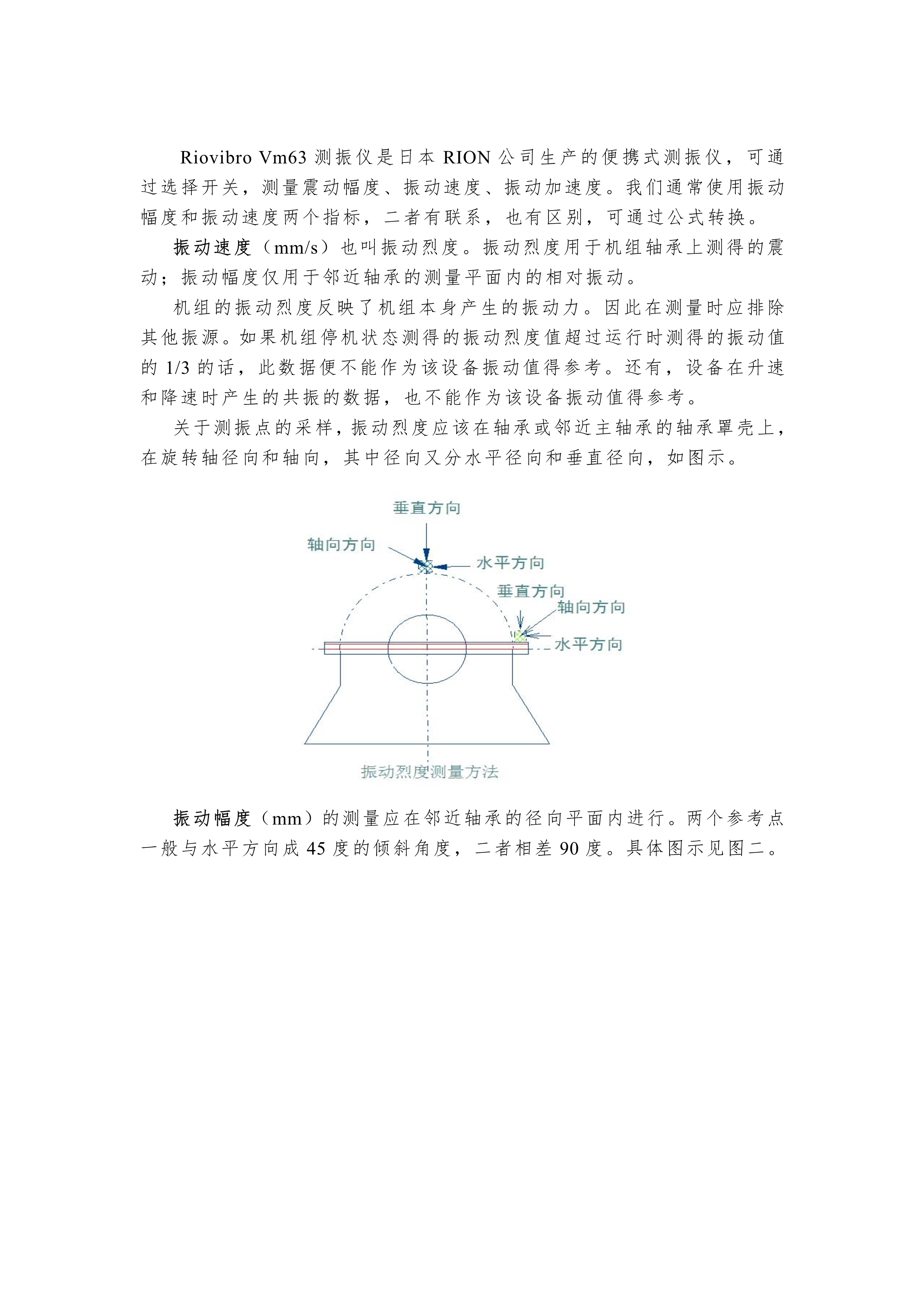

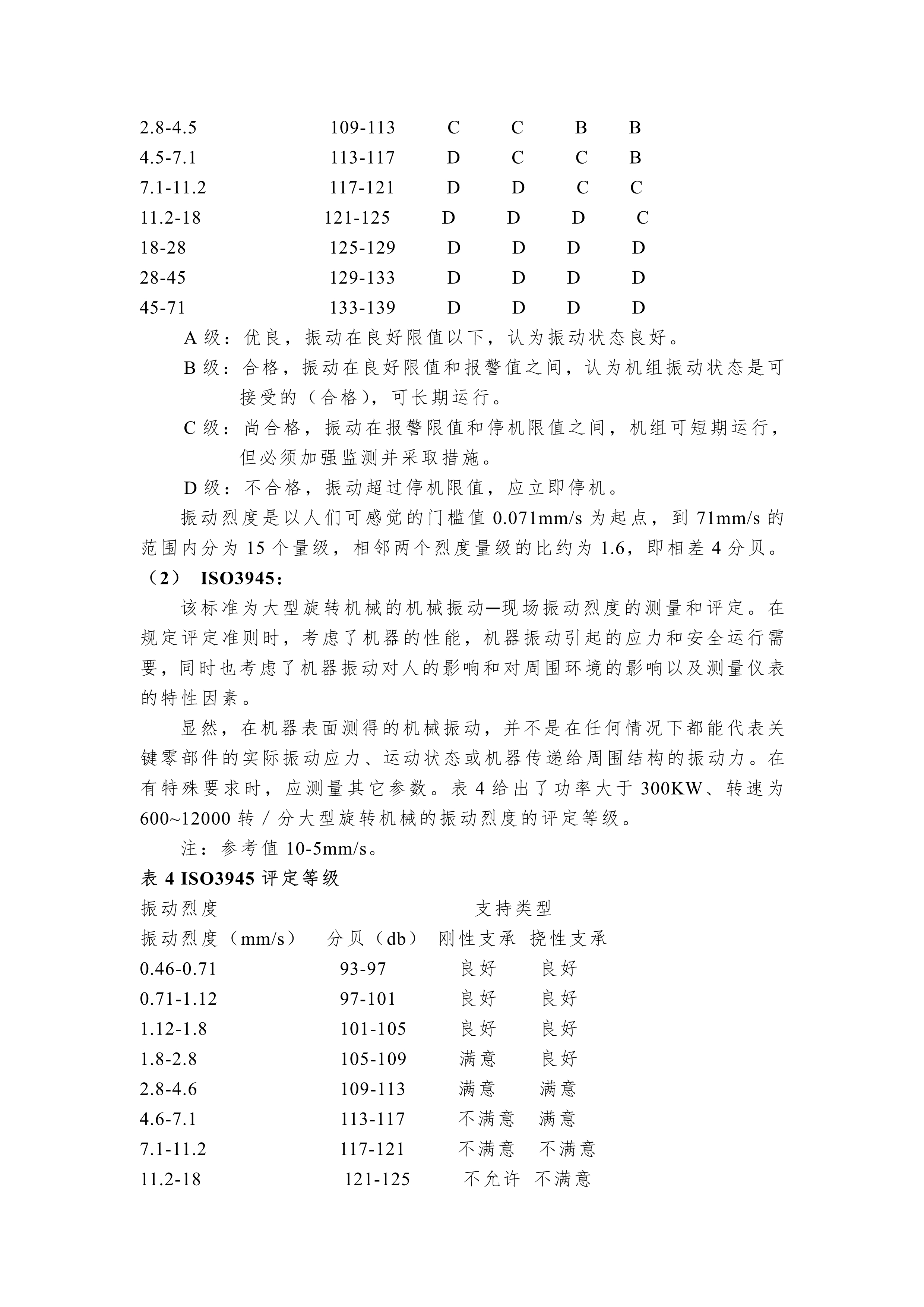

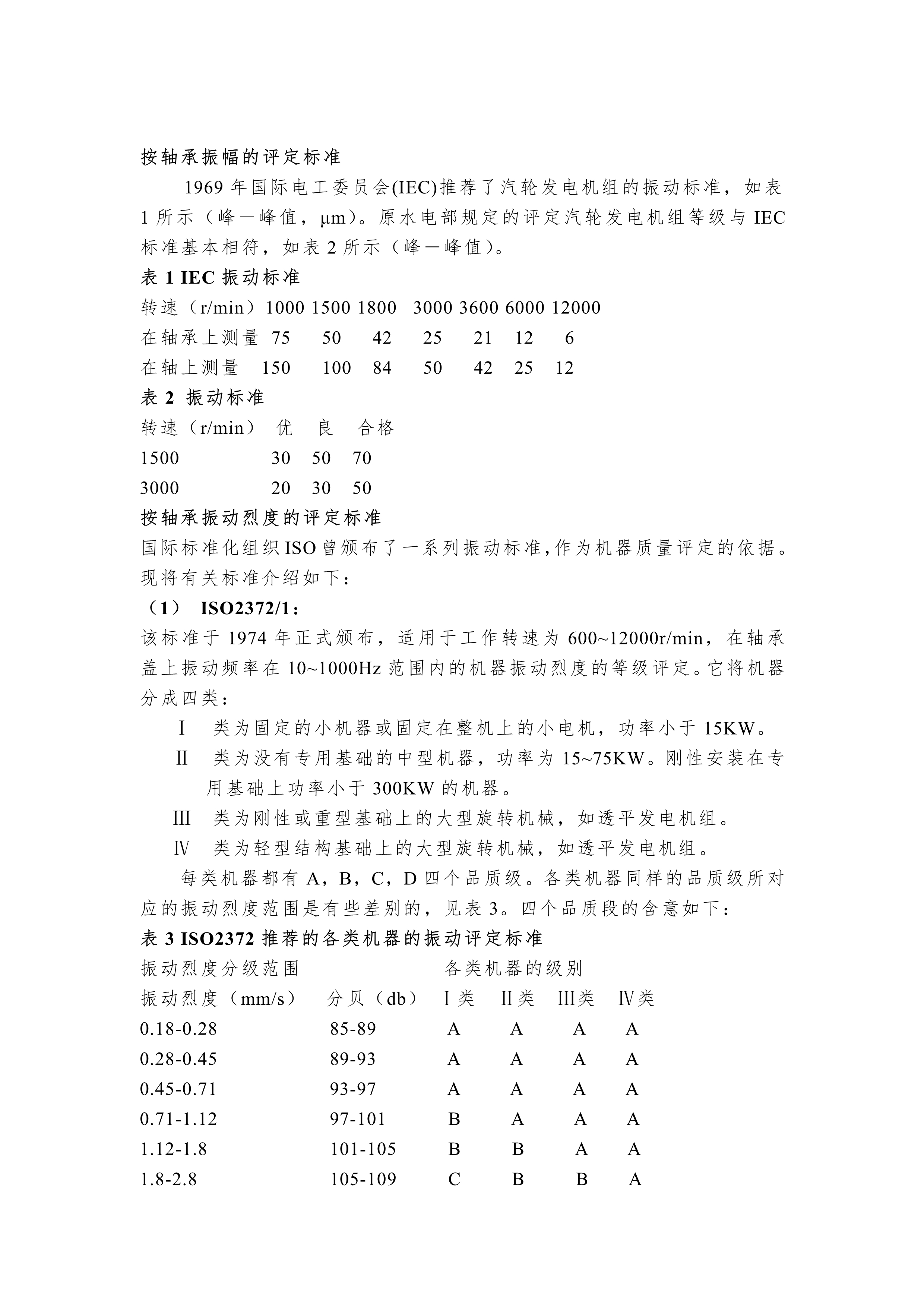

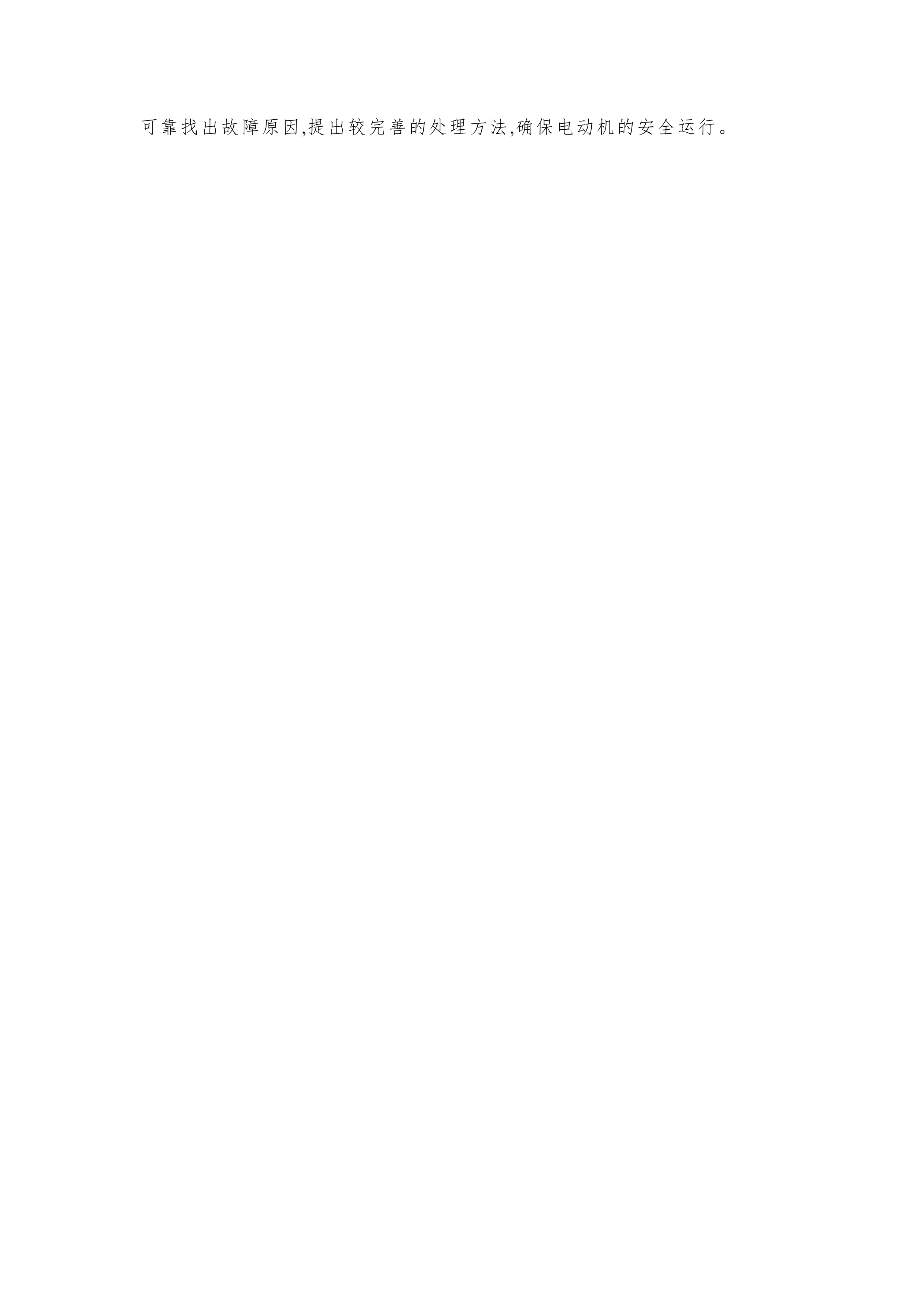

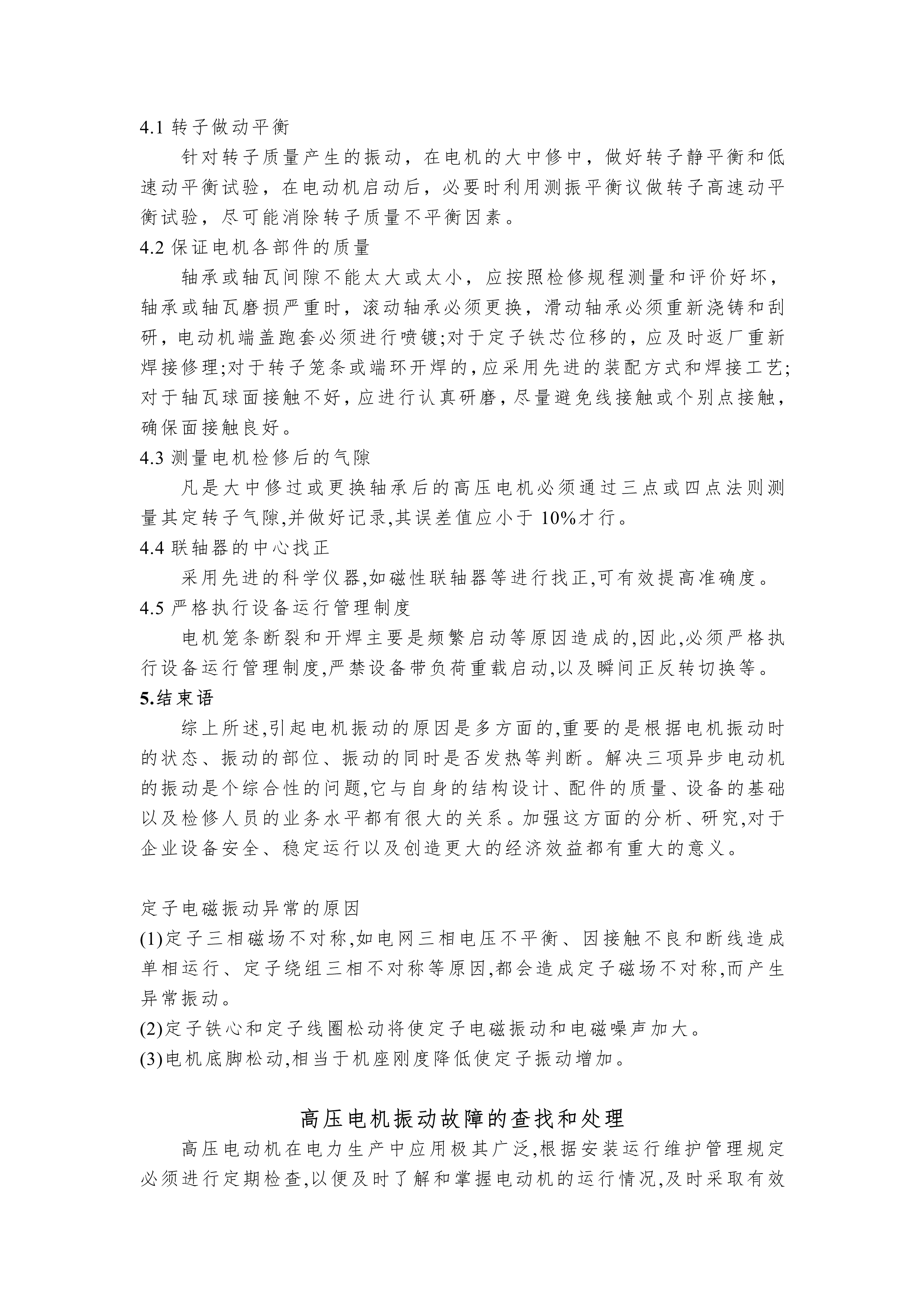

附参考资料
