女士的一个朋友讲了一个实际案例：客户反馈测试机时，电机在地上。通过派遣人员对客户进行现场测试，发现存在接地情况。老人一听，傻眼了，好像被雷打了一样。我亲自赶到现场，没有发现电机有什么问题，但是客户的电机和控制柜之间的电缆有问题。这个事件让沈女士想起了变频情况下的变频电缆。

沈女士曾经和一位生产电线电缆的朋友聊过，谈到了变频电缆的问题。她觉得有时候在选择电缆的时候，不仅要注意电缆的电压和耐热等级，在应用于变频电机的时候也要密切关注特殊情况。

变频条件对电缆的影响

脉冲电压对绝缘的影响.变频电源的频率调节范围广，无论频率如何，它都有一个主频率的波形轮廓，其中包含许多高次谐波。作为行波，经过多次反射后，振幅叠加可达工作电压的数倍，电缆越长，振幅电压越高，如果电缆绝缘安全系数不高，很可能发生击穿。

在石油开采条件下，潜水泵的电缆长度为几公里。如果电缆在工频条件下可以长时间正常运行，但是如果电缆在变频条件下投入运行几个小时，就会出现击穿的事实情况，说明脉冲过电压对电缆是有害的。

电缆自身对外发射电磁波.一般变频家电(如空调)都是单相供电，电缆长度很短，功率相对较小。在设计设备时，变频电源、连接电缆和变频电机一起安装在金属外壳内，有效抑制电磁波向外发射。

但是在工业领域，电机的功率比较大，连接变频电机和变频电源的电缆也比较长。设备工作时，电缆是传输高频电磁波的有效载体，会对周围地区的通讯工具或AM接收机造成一定的干扰，有时还相当严重，称为电磁波的环境污染。

随着人们认知水平的提高，国外已经对这种电缆提出了要求，国内也非常重视，这是一种环保控制要求。

中性线电流叠加.对于三相正弦供电系统，当三相电流平衡时，零线中的电流为零。如果出现三次谐波，则三次谐波的电流分量在零线上没有相位差，所以直接加到三倍分量上。如果变频电源由三台单相变频电机供电，三相配电处于平衡状态，中性电流较大，中性截面不应小于相截面。

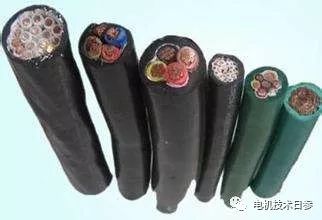

变频电缆的结构改进措施

● 绝缘的电气击穿问题。 变频电机大量应用后，大多数情况选用一般电力电缆，如聚氯乙烯绝缘、护套电缆或交联聚乙烯绝缘聚氯乙烯护套电缆，由于电缆本身耐压水平较高，很少发生电缆本体击穿。但对于前面所述的油田泵环境则不能一概而论。

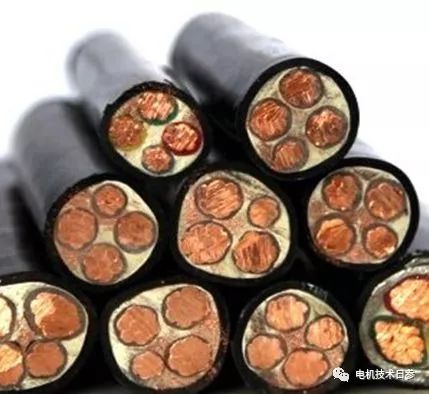

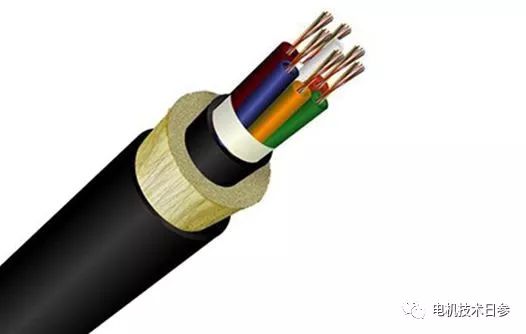

● 高频电磁波对环境污染问题。虽然目前没有国家规范规定电缆发射电磁波造成环境污染的考核指标，但抑制对外高频干扰是必须做到的。目前电缆厂家采用的措施主要包括以下方面：(1)改善绝缘线芯的排列。如对于低压4芯电缆，将原来的不对称结构，通过将第四芯分解为三个截面较小的绝缘芯，成为三大三小线芯对称电缆，这样就解决了对称性问题。(2)加强屏蔽结构。采用铜带搭盖纵包并轧纹是较为先进的结构和工艺，形成了全封闭金属层，只要厚度适当，可达到有效的屏蔽功能。

● 将屏蔽层接地。屏蔽层接地是抑制电磁波对外发射的必要条件，铜线编织屏蔽的接地方式较容易解决。

● 外加护套。这种电缆大多数敷设在室内，一般不需铠装，虽然不完全排除用聚氯乙烯护套，但选用高密度聚乙烯更为合适。

● 电缆的附加试验一般低压电缆不需要进行脉冲电压试验，但对 于3.6/6 kV 及以上的电缆应按规定进行脉冲电压试验。

变频电机的连接电缆情况略有不同，需要承受高频脉冲电压。高频波振幅可达1200～1900 V ，振铃频率约 100～2000 kHz ，对电缆进行脉冲电压试验(型式试验)是测试电缆绝缘水平的有效方法。
