电动机定子绕组接线图的规则和公式
1.接线步骤
步是分离所有的面线和底线端。例如，如图3-38a所示，所有面线末端在电动机外部旋转，而所有面线末端在电动机内部旋转。
第二步是将接线端口居中，并在每侧留出3个头，如图3-38b所示。这是因为末端需要将6根导线连接到外部接线盒，并且要尽可能减少连接导线，这6个出口的末端应尽可能靠近连接端口。
第三步是在每两个组中查找线程的结尾。但是，必须满足两个原则。
（1）面线的末端连接到面线的末端，而底线的末端连接到面线的末端。
（2）接线顺序应与图3-38c中的相同。
第四步是确定每个步骤的外部终端显示。如图3-38d所示，接线端口的顺时针方向应为U1，W2，V1，逆时针方向应为V2，W1，U2。

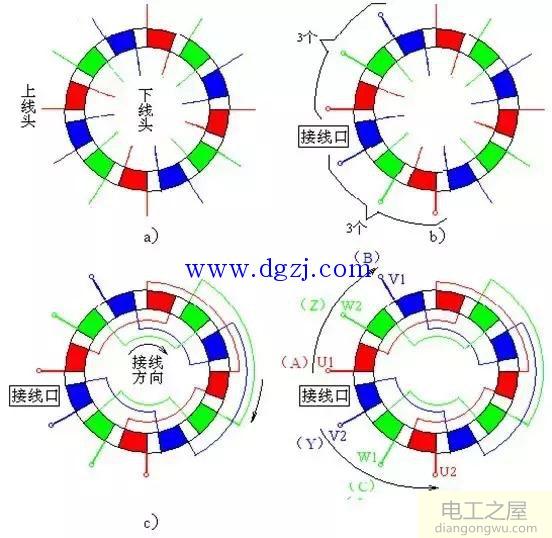

图3-38缠绕阶段
a）断开电线的末端b）保持电线的末端不变c）按电线的顺序d）确定电线的末端
接线不均匀。
准备接线，并分离面线和底线的末端。
以接线端口为中心，每侧留3个头。
如果需要，终止所有线程，并根据需要终止所有线程。
六个咒语是AZB和Y（例如）CX（高）。
有几个线程，每两个组查找线程的结尾
所有走到左边或所有走到右边。
将面线的末端连接到面线的末端，并将底线的末端连接到面线的末端。
继续进行，所有线程端均已连接。
